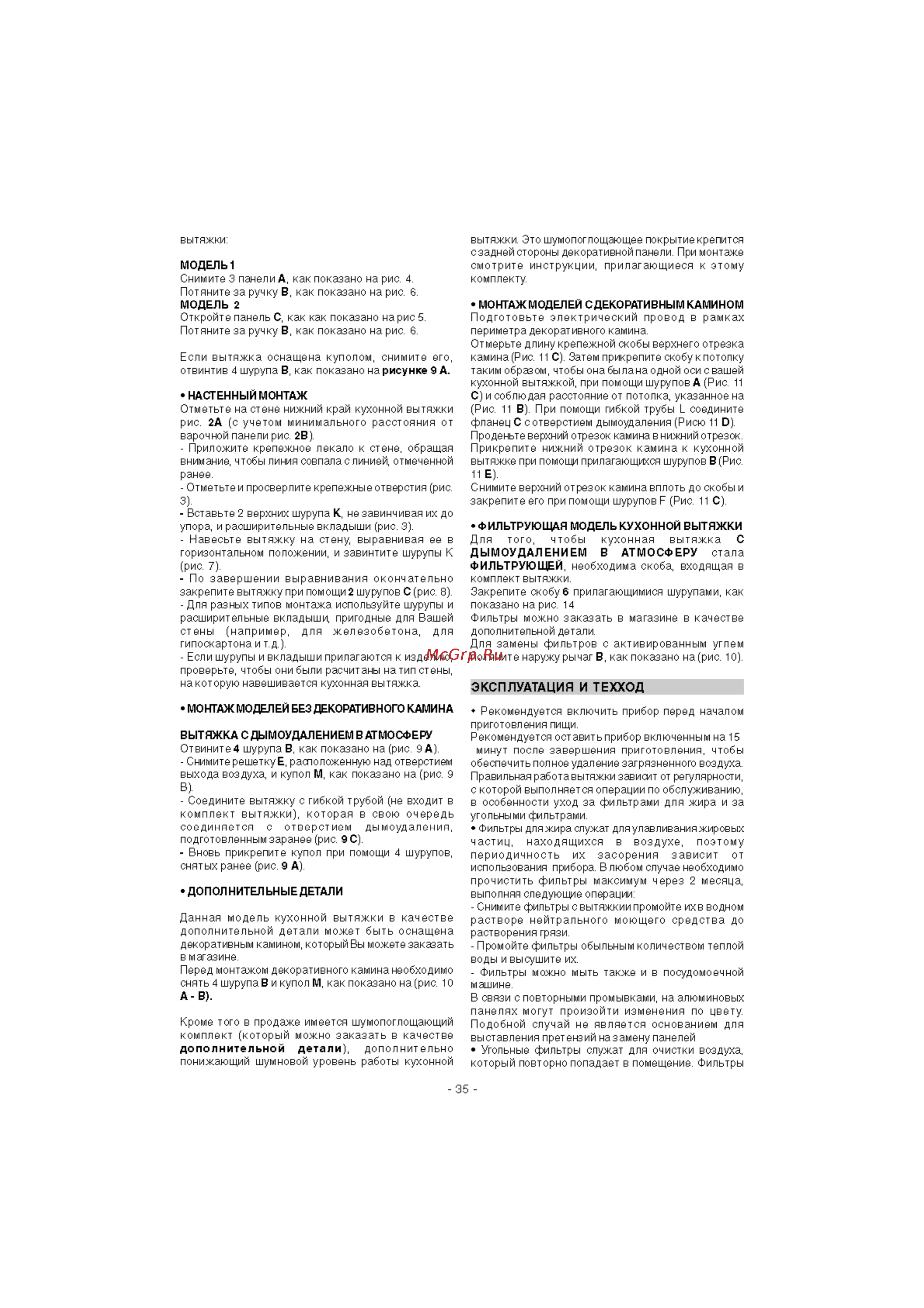

вытяжки вытяжки Это шумопоглощающее покрытие крепится с задней стороны декоративной панели При монтаже смотрите инструкции прилагающиеся к этому комплекту МОДЕЛЬ 1 Снимите 3 панели А как показано на рис 4 Потяните за ручку В как показано на рис 6 МОДЕЛЬ 2 Откройте панель С как как показано на рис 5 Потяните за ручку В как показано на рис 6 Если вытяжка оснащена куполом снимите отвинтив 4 шурупа В как показано на рисунке 9 А его НАСТЕННЫЙ МОНТАЖ Отметьте на стене нижний край кухонной вытяжки рис 2А с учетом минимального расстояния от варочной панели рис 2В Приложите крепежное лекало к стене обращая внимание чтобы линия совпала с линией отмеченной ранее Отметьте и просверлите крепежные отверстия рис 3 Вставьте 2 верхних шурупа К не завинчивая их до упора и расширительные вкладыши рис 3 Навесьте вытяжку на стену выравнивая ее в горизонтальном положении и завинтите шурупы К рис 7 По завершении выравнивания окончательно закрепите вытяжку при помощи 2 шурупов С рис В Для разных типов монтажа используйте шурупы и расширительные вкладыши пригодные для Вашей стены например для железобетона для гипоскартона и т д Если шурупы и вкладыши прилагаются к изделию проверьте чтобы они были расчитаны на тип стены на которую навешивается кухонная вытяжка МОНТАЖ МОДЕЛЕЙ БЕЗ ДЕКОРАТИВНОГО КАМИНА ВЫТЯЖКА С ДЫМОУДАЛЕНИЕМ В АТМОСФЕРУ Отвините 4 шурупа В как показано на рис 9 А Снимите решетку Е расположенную над отверстием выхода воздуха и купол М как показано на рис 9 В Соедините вытяжку с гибкой трубой не входит в комплект вытяжки которая в свою очередь соединяется с отверстием дымоудаления подготовленным заранее рис 9 С Вновь прикрепите купол при помощи 4 шурупов снятых ранее рис 9 А ДОПОЛ НИТЕЛ ЬНЫЕ ДЕТАЛИ Данная модель кухонной вытяжки в качестве дополнительной детали может быть оснащена декоративным камином который Вы можете заказать в магазине Перед монтажом декоративного камина необходимо снять 4 шурупа В и купол М как показано на рис 10 А В Кроме того в продаже имеется шумопоглощающий комплект который можно заказать в качестве дополнительной детали дополнительно понижающий шумновой уровень работы кухонной МОНТАЖ МОДЕЛЕЙ С ДЕКОРАТИВНЫМ КАМИНОМ Подготовьте электрический провод в рамках периметра декоративного камина Отмерьте длину крепежной скобы верхнего отрезка камина Рис 11 С Затем прикрепите скобу к потолку таким образом чтобы онабылана одной оси с вашей кухонной вытяжкой при помощи шурупов А Рис 11 С и соблюдая расстояние от потолка указанное на Рис 11 В При помощи гибкой трубы Ь соедините фланец С с отверстием дымоудаления Рисю 11 О Проденьте верхний отрезок камина в нижний отрезок Прикрепите нижний отрезок камина к кухонной вытяжке при помощи прилагающихся шурупов В Рис 11 Е Снимите верхний отрезок камина вплоть до скобы и закрепите его при помощи шурупов Е Рис 11 С ФИЛЬТРУЮЩАЯ МОДЕЛЬ КУХОННОЙ ВЫТЯЖКИ Для того чтобы кухонная вытяжка С ДЫМОУДАЛЕНИЕМ В АТМОСФЕРУ стала ФИЛЬТРУЮЩЕЙ необходима скоба входящая в комплект вытяжки Закрепите скобу в прилагающимися шурупами как показано на рис 14 Фильтры можно заказать в магазине в качестве дополнительной детали Для замены фильтров с активированным углем потяните наружу рычаг В как показано на рис 10 ЭКСПЛУАТАЦИЯ И ТЕХХОД Рекомендуется включить прибор перед началом приготовления пищи Рекомендуется оставить прибор вкпюченным на 15 минут после завершения приготовления чтобы обеспечить полное удаление загрязненного воздуха Правильная работа вытяжки зависит от регулярности с которой выполняется операции по обслуживанию в особенности уход за фильтрами для жира и за угольными фильтрами Фильтры дляжира служат для улавливания жировых частиц находящихся в воздухе поэтому периодичность их засорения зависит от использования прибора В любом случае необходимо прочистить фильтры максимум через 2 месяца выполняя следующие операции Снимите фильтры свытяжкиипромойте ихв водном растворе нейтрального моющего средства до растворения грязи Промойте фильтры обыльным количеством теплой воды и высушите их Фильтры можно мыть также и в посудомоечной машине В связи с повторными промывками на алюминовых панелях могут произойти изменения по цвету Подобной случай не является основанием для выставления прет ензий на замену панелей Угольные фильтры служат для очистки воздуха который повторно попадает в помещение Фильтры 35
