10
Настройка

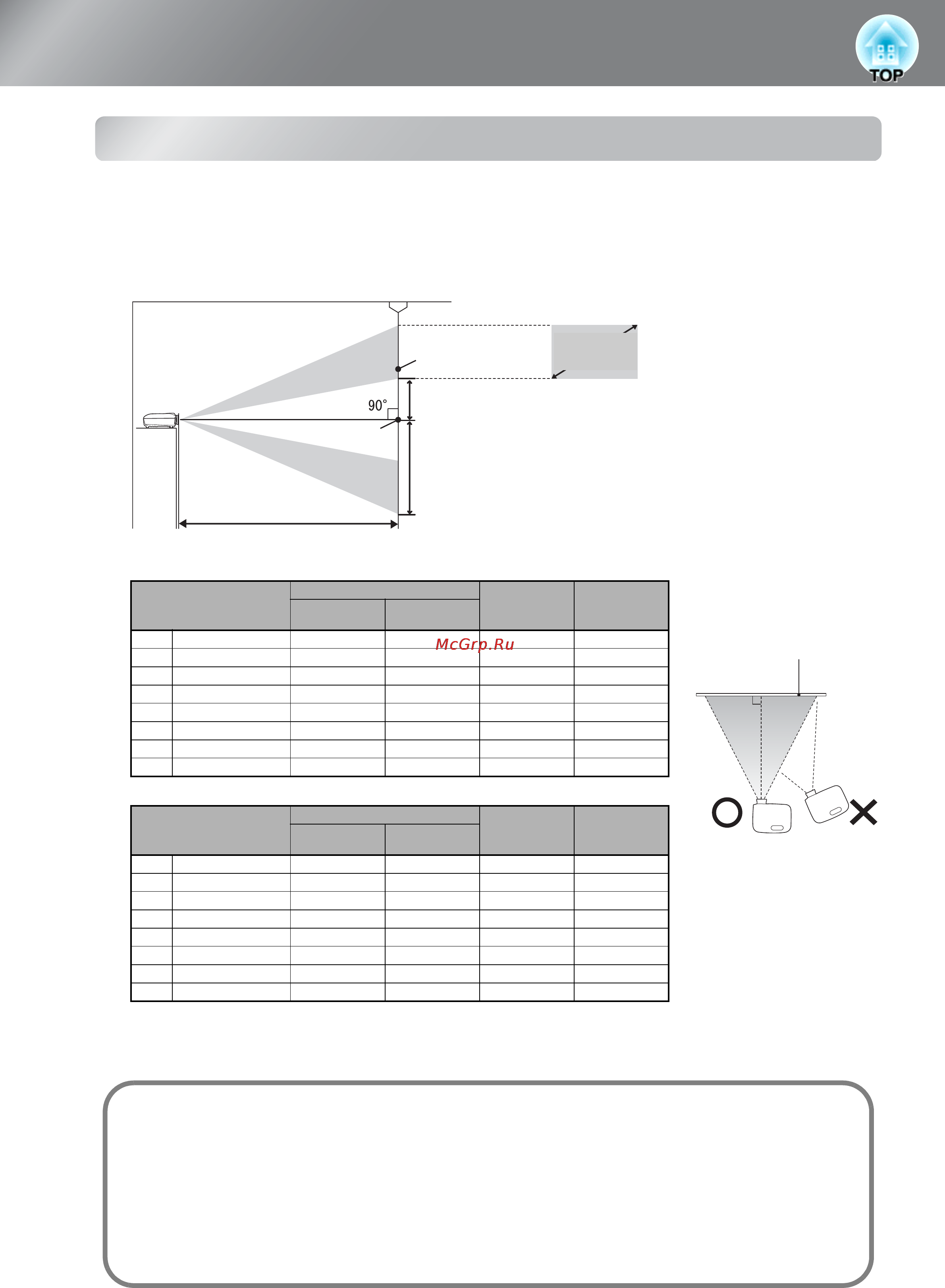

Настройка размера изображения
Чем дальше проектор находится от проекционного экрана, тем больше размер
изображения.
Сверяясь со следующей таблицей, установите проектор так, чтобы проецированные
на экран изображения были оптимального размера.
Используйте эти значения как ориентир при установке проектора.
Экран
Центр объектива
Проекционное расстояние
Здесь указана высота от центра объектива до нижней
границы проецируемого изображения.
(A: Объектив смещен максимально вверх)
(B: Объектив смещен максимально вниз)
A*
B*
*
Размер экрана с
соотношением
сторон
Размер экрана с
соотношением сторон 16:9
Проекционное расстояние
A B
Минимальное
(Широкоугольное)
Максимальное
(Теле)
30" 66 x 37 87 188 17 55
40" 89 x 50 117 252 23 73
60" 130 x 75 177 380 35 109
80" 180 x 100 238 508 46 146
100" 220 x 120 298 636 58 182
120" 270 x 150 359 764 69 219
150" 330 x 190 450 956 86 273
200" 440 x 250 601 1276 115 364
Размер экрана с
соотношением сторон 4:3
Проекционное расстояние
A B
Минимальное
(Широкоугольное)
Максимальное
(Теле)
30" 61 x 46 107 231 21 67
40" 81 x 61 144 309 28 89
60" 120 x 90 218 466 42 134
80" 160 x 120 292 623 56 178
100" 200 x 150 366 779 71 223
120" 240 x 180 440 936 85 268
150" 300 x 230 551 1171 106 334
200" 410 x 300 736 1562 141 446
Единицы измерения:см
Единицы измерения:см
Устанавливайте проектор
параллельно экрану. Если
проектор будет установлен
под углом, изображение
может получиться
искаженным.
Экран
Регулировка положения объектива
Кольца регулировки используются для регулировки положения объектива и особенно полезны
в следующих случаях.
s стр. 16
• Проектор закреплён на потолке.
• Экран установлен на большой высоте.
• Проектор установлен сбоку экрана, так что зрители могут сидеть непосредственно перед ним.
При регулировке положения изображения с помощью колец смещения объектива искажения
изображения не происходит, так как регулировка выполняется оптической системой. Тем не менее,
для достижения оптимального качества изображения данную функцию использовать не следует.
