DIR-615 Беспроводной маршрутизатор N300
с оптическим WAN-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

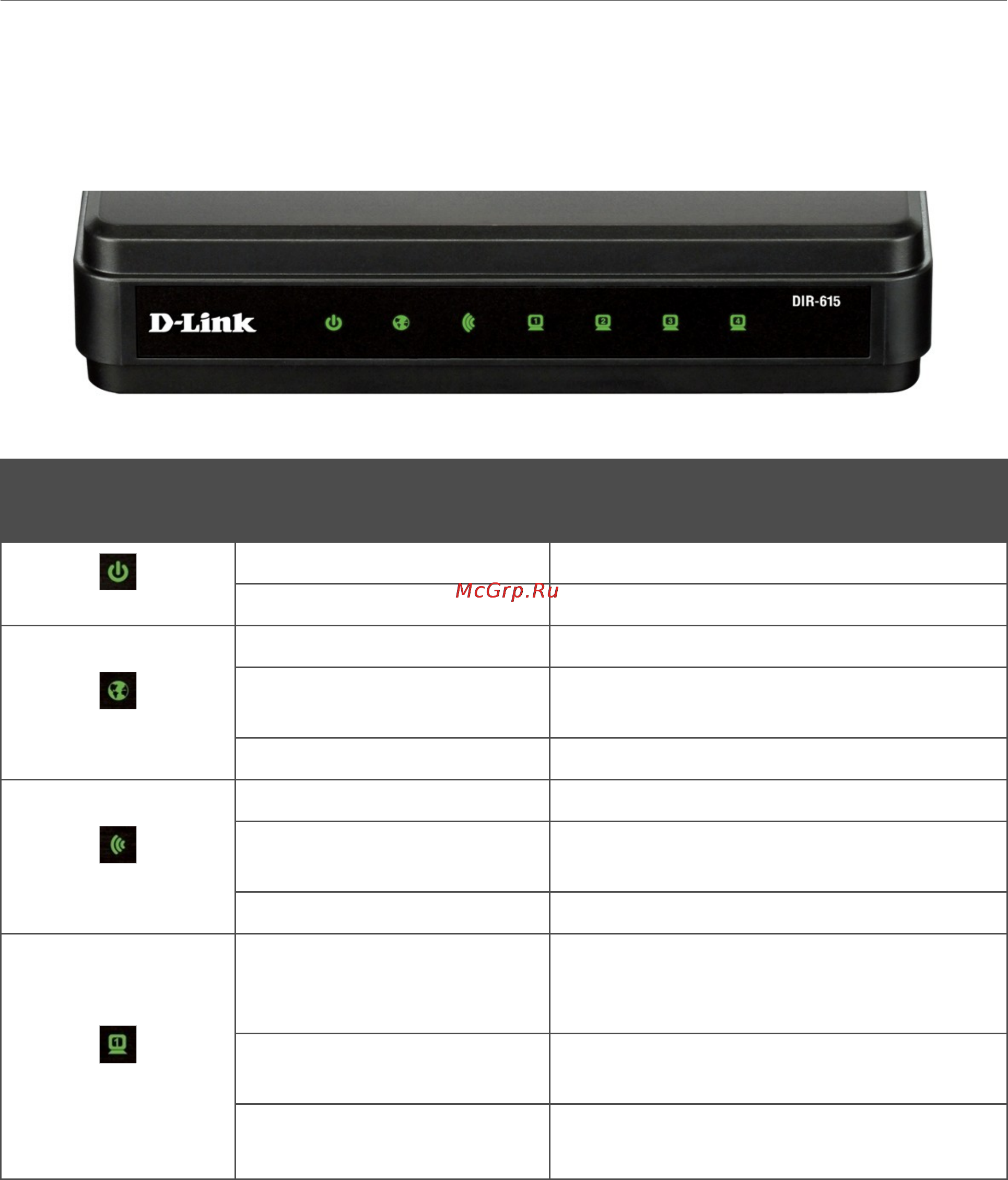

Рисунок 1. Вид передней панели DIR-615.
Светодиодный
индикатор
Режим Значение
Питание
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
Интернет
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
Беспроводная сеть
Горит постоянно (зеленый)
Беспроводная сеть включена.
Мигает (зеленый)
WLAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Беспроводная сеть выключена.
Локальная сеть 1-4
Горит постоянно (зеленый)
Устройство (компьютер) подключено к
соответствующему порту, соединение
установлено.
Мигает (зеленый)
Соответствующий LAN-порт активен
(трафик в одном из направлений).
Не горит
Кабель не подключен к
соответствующему порту.
Страница 12 из 184
