DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Обзор маршрутизатора
Боковая панель

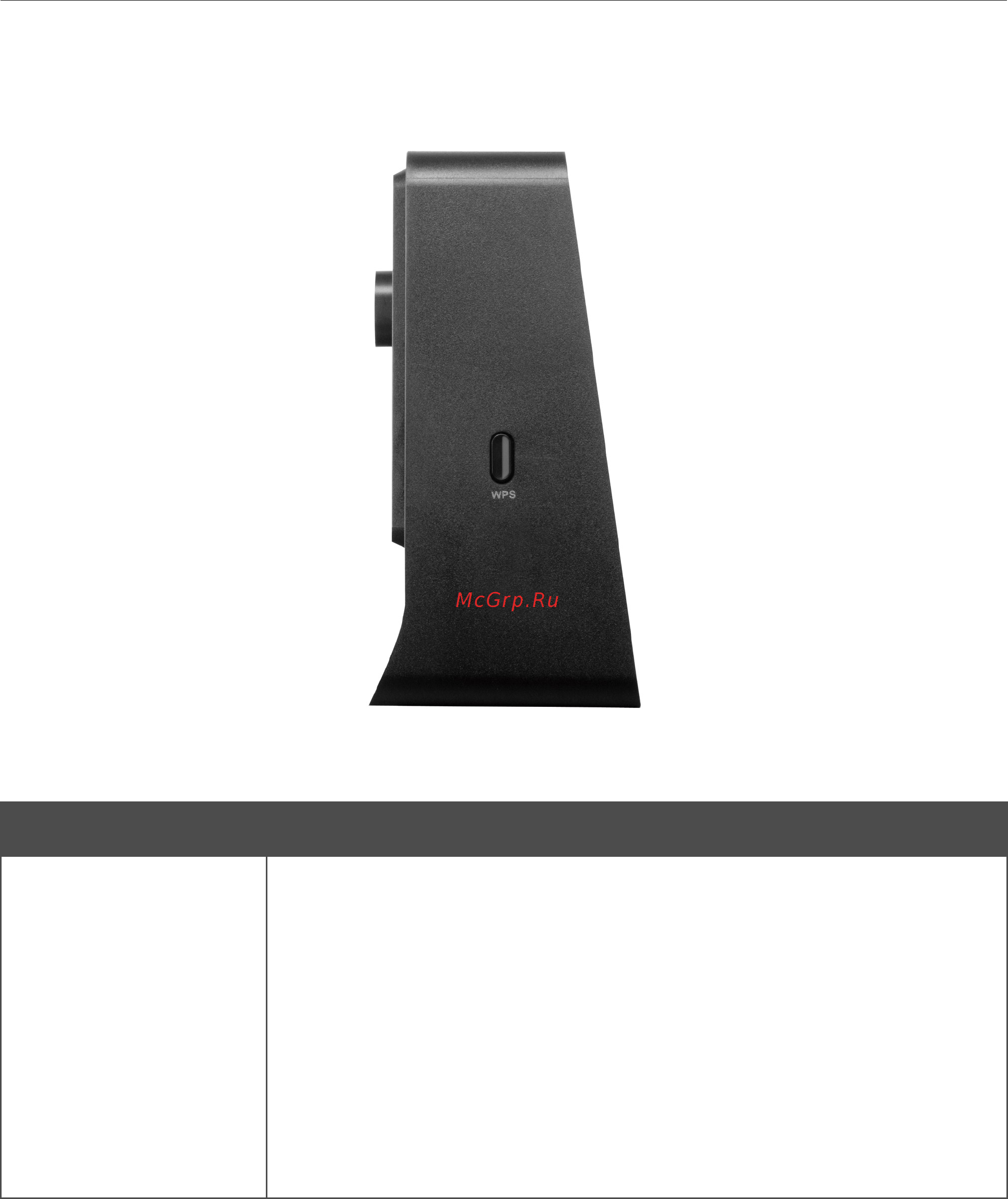

Рисунок 2. Вид боковой панели DIR-615.
Название Описание
WPS
Кнопка для включения/выключения беспроводной сети и быстрого
добавления устройств в беспроводную локальную сеть
маршрутизатора (функция WPS).
Для включения/выключения беспроводной сети: при включенном
устройстве нажмите кнопку, удерживайте 7 секунд, затем
отпустите.
Для использования функции WPS: при включенном устройстве
нажмите кнопку, удерживайте 2 секунды и отпустите.
Светодиодный индикатор WPS должен начать мигать.
Страница 12 из 222
