DIR-615 Беспроводной маршрутизатор N300
Руководство пользователя
Настройка маршрутизатора
VLAN
На странице Дополнительно / VLAN Вы можете создавать и редактировать группы портов
для виртуальных сетей (VLAN).
По умолчанию в системе маршрутизатора создано 2 группы портов.
• lan – для LAN-интерфейса, содержит порты 1-4. Вы не можете удалить данную
группу.
• wan – для WAN-интерфейса, содержит порт INTERNET. Вы можете редактировать
данную группу или удалить ее.

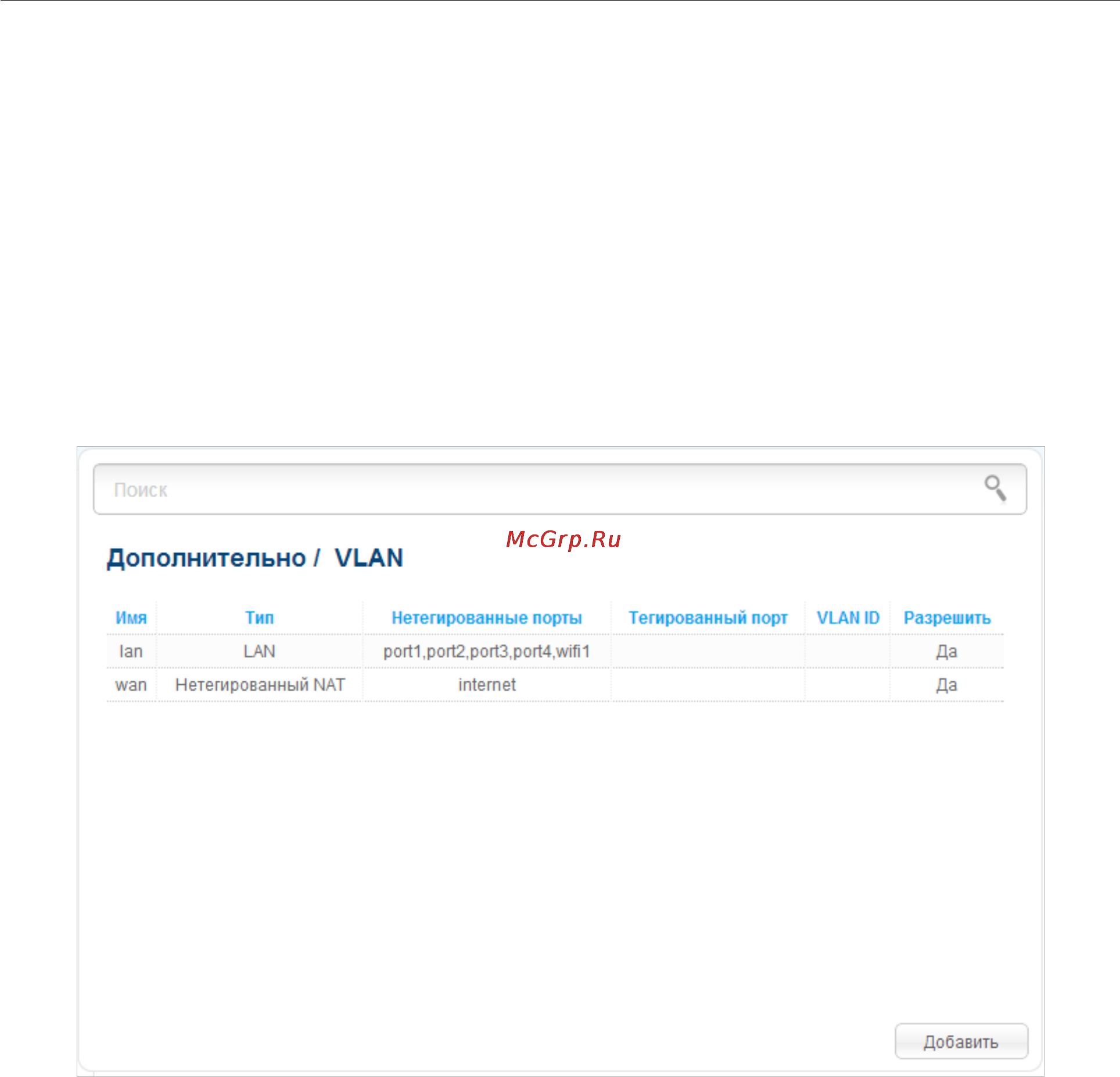

Рисунок 136. Страница Дополнительно / VLAN.
Если Вы хотите создать группу с какими-либо LAN-портами маршрутизатора,
предварительно удалите соответствующие записи из группы lan на данной странице. Для
этого выберите группу lan, снимите флажок, расположенный слева от соответствующего
порта, и нажмите кнопку Сохранить.
Чтобы создать новую группу портов для VLAN, нажмите кнопку Добавить.
Страница 173 из 222
