DIR-620 Беспроводной маршрутизатор N300
с поддержкой 3G/CDMA/LTE и USB-портом
Руководство пользователя
Обзор маршрутизатора
Внешний вид устройства
Передняя панель

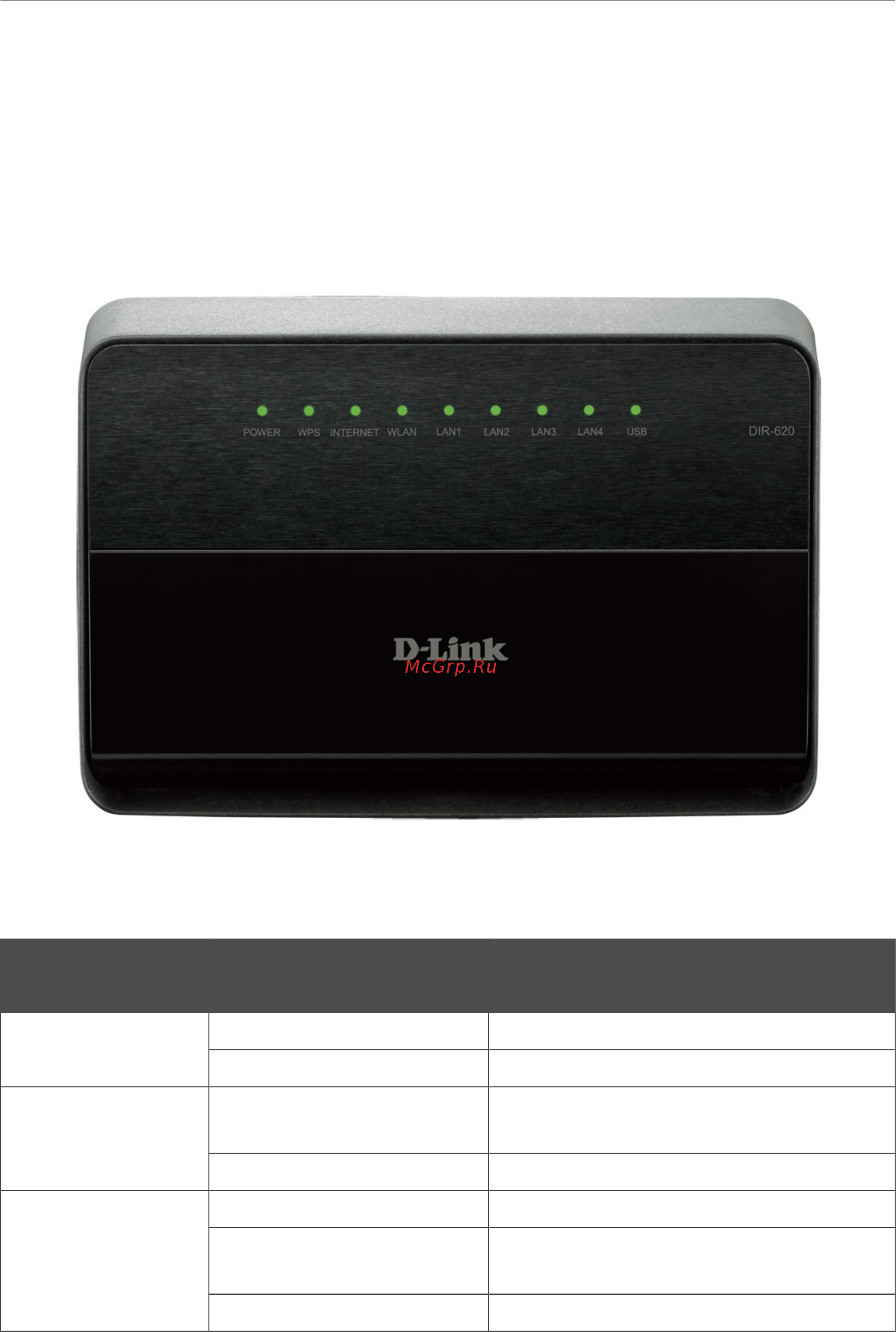

Рисунок 1. Вид передней панели DIR-620.
Светодиодный
индикатор
Режим Значение
POWER
Горит постоянно (зеленый)
Питание включено.
Не горит
Питание отключено.
WPS
Мигает (зеленый)
Попытка установки Wi-Fi-соединения с
помощью функции WPS.
Не горит
Функция WPS не используется.
INTERNET
Горит постоянно (зеленый)
Соединение установлено.
Мигает (зеленый)
WAN-интерфейс активен (трафик в
одном из направлений).
Не горит
Кабель не подключен.
Страница 11 из 207
