ПЕРЕД НАЧАЛОМ РАБОТЫ
ПРЕДУПРЕЖДЕНИЕ!
Рабочее напряжение в сети не долж-
но отличаться от номинального
напряжения на двигателе более чем
на 10%.Перед началом работы про-
верьте рабочее состояние пилы.
Проверьте работу выключателя,
исправность тормоза цепи. Про-
верьте правильность монтажа на-
правляющей шины и пильной цепи,
натяжение цепи. Проверьте нали-
чие масла в баке для смазки цепи и
работу масляного насоса.

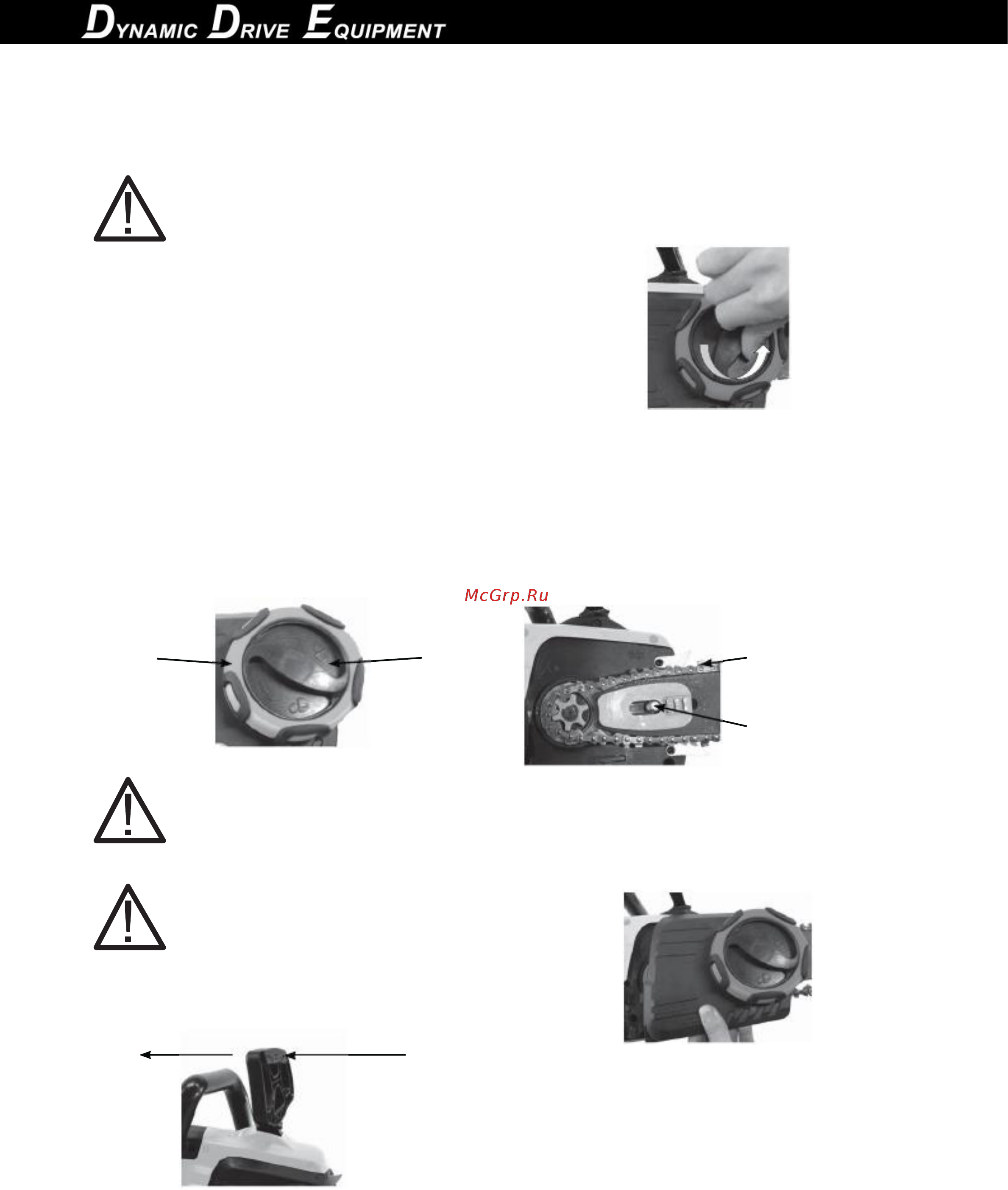

УСТАНОВКА ШИНЫ И ЦЕПИ
Эта пила оснащена безынструментальной
системой для регулировки натяжения цепи.
Наружное кольцо регулирует натяжение
цепи, а внутренняя гайка служит для крепле-
ния крышки и пильной шины (Рис.3)
Поворачивая внутреннюю гайку против ча-
совой стрелки, открутите ее и снимите крыш-
ку шины (Рис.5).
Рис.5
Установите шину на шпильку. Поместите
цепь на зубья ведущей звездочки и направ-
ляющий паз на шине. Цепь установите таким
образом, чтобы зубья цепи своими режущи-
ми кромками были расположены вперед по
ходу движения цепи, т.е. по часовой стрел-
ке. Удостоверьтесь в правильном положении
цепи на звездочке и шине (Рис.6).
Наружное
кольцо
Внутренняя
гайка
Рис.3
ПРЕДУПРЕЖДЕНИЕ!
Для работы используйте шины и
цепи, рекомендованные заводом-
изготовителем для данной моде-
ли электропилы.
ПРЕДУПРЕЖДЕНИЕ!
Перед установкой направляющей
шины и пильной цепи обязательно
отключите пилу от электропита-
ния.
Режущая кромка зуба
вперед
Шпилька шины
Рис.6
Установите крышку шины и закрутите вну-
треннюю гайку крепления крышки шины, не
затягивая ее до упора (Рис.7) Произведите
регулировку натяжения цепи.
Отключите тормоз цепи, потянув ручку тор-
моза на «себя» до щелчка (Рис.4).
На себя до щелчка
Рис.4
Рис.7
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ
Правильное натяжение цепи очень важно и
должно проверяться перед началом рабо-
ты. Потраченное время на проверку натя-
жения цепи, позволит сделать работу более
эффективной и продлит срок службы цепи,
шины и звездочки.
