Etalon MK 15 комби [2/4] Размещение и меры безопасности

Содержание

• Compact 1
• Etalon 1
• Новая сери 1
• Паспорт и инструкция по установке и эксплуатации 1
• Гарантийные обязательства 2
• Отметка о продаже 2
• Подпись продавца штамп магазина 2
• Размещение и меры безопасности 2
• Возможные неисправности и способы их устранения 3
• Конструкция эвн и схемы подключения 4
• Порядок эксплуатации и технического обслуживания 4

Похожие устройства

• Sony HDR-FX1E Инструкция по эксплуатации
• Jet JDP-2800VS 1792800M Инструкция по эксплуатации
• Smeg SC106AL-8 Инструкция по эксплуатации
• Ardo Speedy F60 inox Инструкция по эксплуатации
• Etalon 50 S RE (22) Инструкция по эксплуатации
• Smeg SC106SG-8 Инструкция по эксплуатации
• Jet JBOS-5 708404М Инструкция по эксплуатации
• Sony DSR-PD170P Инструкция по эксплуатации
• Trendnet TEG-160WS Инструкция по эксплуатации
• Etalon MK 15 душ Инструкция по эксплуатации
• Canon LBP6000 Инструкция по эксплуатации
• Smeg SC106N-8 Инструкция по эксплуатации
• Snapper 2812523BVE Инструкция по эксплуатации
• Etalon Jet 350 душ Инструкция по эксплуатации
• Sony DCR-VX2100E Инструкция по эксплуатации
• Trendnet TEG-2224WS Инструкция по эксплуатации
• Garmin echo 200 Инструкция по эксплуатации
• Epson STYLUS PHOTO P50 Инструкция по эксплуатации
• Dongfeng DF 304 Инструкция по эксплуатации
• Smeg SC106-8 Инструкция по эксплуатации

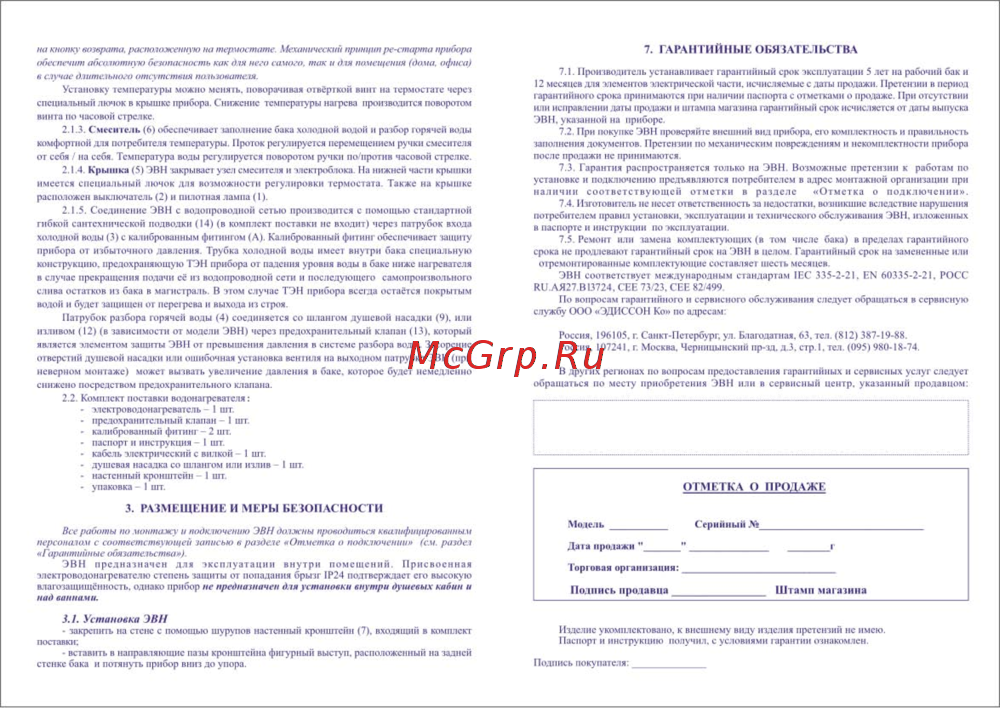

на кнопку возврата расположенную на термостате Механический принцип ре старта прибора 7 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА обеспечит абсолютную безопасность как для него самого так и дзя помещения дама офиса в случае длительного отсутствия пользователя Установи температуры можно менять поворачивая отвёрткой винт на термостате через специальный лючок в крышке прибора Снижение температуры нагрева производится поворотом винта ио часовой стрелке 2 1 3 меси гель 6 обеспечивает заполнение бака холодной водой и разбор горячей воды комфортной для потребителя температуры I 1роток регулируется перемещением ручки смесителя от себя на себя Температура воды регулируется поворотом ручки по пропгв часовой стрелке 2 1 4 Крышка 5 ЭВН закрывает узел смесителя и элсктроблока На нижней части крышки имеется специальный лючок для возможности расположен выключатель 2 и пилотная лампа I регулировки гермостата Также на крышке 2 1 5 Соединение ЭВН с водопроводной сетью производится с помощью стандартной гибкой сантехнической подводки 14 в комплект поставки нс входит через патрубок входа холодной воды 3 с калиброванным фитингом А Калиброванный фитинг обеспечивает защиту прибора от избыточного давления Трубка холодной воды имеет внутри бака специальную конструкцию предохраняющую ГЭН прибора от падения уровня воды в баке ниже нагревателя в случае прекращения подачи сё из водопроводной сети и последующего самопроизвольного слива остатков из бака в магистраль В пом случае ТЭН прибора всегда остается покрытым водой и буде защищен от перегрева и выхода из строя Патрубок разбора горячей воды 4 соединяется со шлангом душевой насадки 9 или нзливом 12 в зависимости от модели ЭВН через предохранительный клапан 13 который является элементом запигты ЭВН от превышения давления в системе разбора воды Засорение отверстий душевой насадки или ошибочная установка вентиля на выходном патрубке ЭВН при неверном монтаже может вызвать увеличение давления в баке которое будет немедленно снижено посредством предохранительного клапана 7 1 Производитель устанавливает гарантийный срок эксплуатации 5 лет па рабочий бак и 12 месяцев для элементов электрической части исчисляемые с даты продажи 11ретензии в период гарантийного срока принимаются при наличии паспорта с отметками о продаже При отсутствии или исправлении даты продажи и штампа магазина гарантийный срок исчисляется от даты выпуска ЭВН указанной на приборе 7 2 При покупке ЭВН проверяйте внешний вид прибора его комплектность и правильность заполнения документов Претензии по механическим повреждениям и некомплектности прибора после продажи нс принимаются 7 3 Гарантия распространяется только на ЭВН Возможные претензии к работам по установке и подключению прсдьявляются потребителем в адрес монтажной организации при наличии соответствующей отметки в разделе Отметка о подключении 7 4 Изготовитель не несет ответственность за недостатки возникшие вследствие нарушения потребителем правил установки эксплуатации и технического обслуживания ЭВН изложенных в паспорте и инструкции по эксплуатации 7 5 Ремонт или замена комплектующих в том числе бака в пределах гарантийного срока не продлевают гарантийный срок на ЭВИ в целом Гарантийный срок на замененные или отремонтированные комплектующие сосгавляет шесть месяцев ЭВН соответствует международным стандартам IEC 335 2 21 EN 60335 2 21 РОСС RU АЯ27 В13724 CEE 73 23 CEE 82 499 По вопросам гарантийного и сервисного обслуживания следует обращаться в сервисную службу ООО ЭДИССОН Ко по адресам Россия 196105 г Санкт Петербург ул Благодатная 63 тел 812 387 19 88 Россия 107241 г Москва Черницынский пр зд д 3 стр 1 тел 095 980 18 74 В других регионах по вопросам предоставления гарашнйных и сервисных услуг следует обращаться по месту приобретения ЭВН или в сервисный центр указанный продавцом 2 2 Комплект поставки водонагревателя элсктроводонагрсватсль I шт предохранительный клапан I шт калиброванный фитинг 2 шт паспорт и инструкция I шт кабель электрический с вилкой 1 шт душевая насадка со шлангом или излив I шт настенный кронштейн 1 шт упаковка I шт 3 РАЗМЕЩЕНИЕ ОТМЕТКА О ПРОДАЖЕ И МЕРЫ БЕЗОПАСНОСТИ Все работы по монтажу и подключению ЭВН должны проводиться квалифицированным персоналом с соответствующей записью в разделе Отметка о подключении см раздел Гярантимные обязательства ЭВН предназначен для эксплуатации внутри помещений Присвоенная элсктроволона реватслю степень зашиты от попадания брызг 1Р24 подтверждает его высокую влагозашищснность однако прибор не предназначен для установки внутри душевых кабин и над ваннами 3 1 Установка ЭВН закрепгпь на стене с помощью шурупов настенный кронштейн 7 входящий в комплект поставки вставить в направляющие пазы кронштейна фигурный выступ расположенный на задней стенке бака и потянуть прибор вниз до упора Модель Серийный Дата продажи г Торговая организация __________________________________ Подпись продавца Штамп магазина Изделие укомплектовано к внешнему виду изделия претензий нс имею Паспорт и инструкцию получил с условиями гарантии ознакомлен Подпись покупателя
