зовать данный инструмент под руководством
опытного инструктора.
СБОРКА И РЕГУЛИРОВКА
ВНИМАНИЕ: Перед сборкой
и регулировкой инструмента
ВСЕГДА отключайте его от
электросети.
ЭКСПЛУАТАЦИЯ
ВНИМАНИЕ: Всегда следуйте
указаниям действующих норм
и правил безопасности.

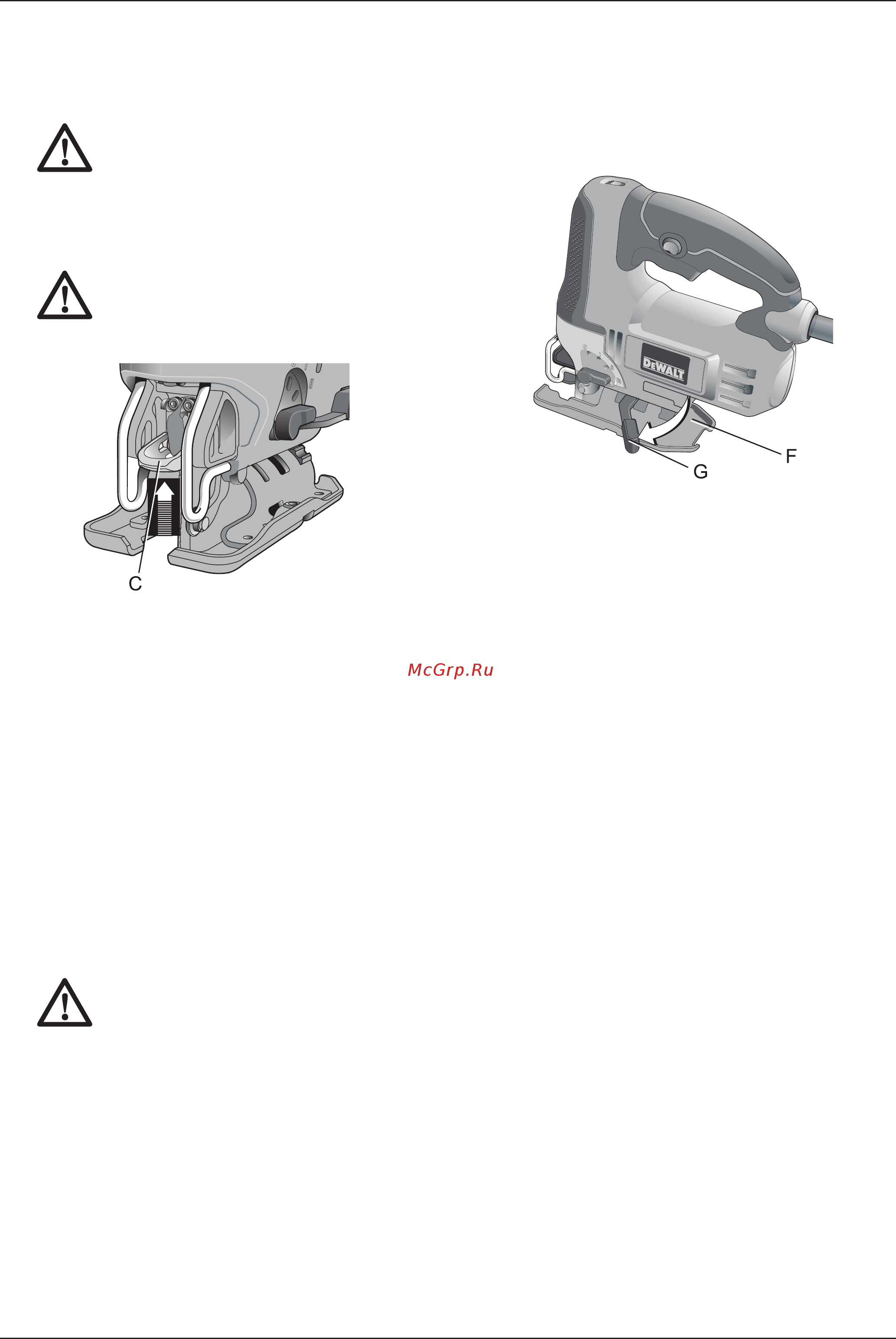

РИС. 2
Установка пильного полотна
(Рис. 2)
1. Поднимите зажимной рычаг пильного
полотна (С) вверх.
2. Поверните пильное полотно зубьями впе-
ред и вставьте его хвостовик в держатель
до упора.
3. Отпустите зажимной рычаг.
4. Перед началом резания убедитесь в пол-
ной фиксации пильного полотна.
Регулировка подошвы для
распилов с наклоном (Рис. 3)
ВНИМАНИЕ: Никогда не
используйте инструмент без
подошвы или с плохо закрепленной
подошвой. Подошва может быть
отрегулирована на левый или
правый угол среза наклоном до 45°.
УСТАНОВКА УГЛА НАКЛОНА
1. Для разблокировки подошвы (F) отведите
рычаг установки наклона (G) в сторону, как
показано на рисунке 3.
2. Передвиньте подошву вперед, выводя ее из
положения неподвижного упора 0°.
3.
Подошву можно устанавливать под углом
15°, 30° и 45°влево и вправо.
4. Установите подошву на нужный угол накло-
на. Для проверки точности угла наклона
используйте угломер.
5. Чтобы заблокировать подошву, переведите
рычаг установки наклона назад к пиле.
РИС. 3
УСТАНОВКА ПОДОШВЫ В ПОЛОЖЕНИЕ ДЛЯ
ПРЯМОЛИНЕЙНЫХ РЕЗОВ
1. Для разблокировки подошвы (F) отведите
рычаг установки наклона (G) в сторону, как
показано на рисунке 3.
2. Поверните подошву на угол приблизитель-
но 0°, затем потяните подошву назад, уста-
навливая ее в положение неподвижного
упора 0°.
3. Чтобы заблокировать подошву, переведите
рычаг установки наклона назад к пиле.
Включение и выключение
Чтобы включить инструмент, нажмите на курко-
вый пусковой выключатель (А).
Для непрерывного режима работы нажмите на
курковый пусковой выключатель, а затем на
кнопку блокировки выключателя (В). Нажав на
кнопку блокировки, отпустите курковый пуско-
вой выключатель.
Чтобы выключить инструмент, отпустите курко-
вый пусковой выключатель. Для выключения
непрерывного режима работы нажмите на
курковый
пусковой выключатель и блокировка
автоматически отключится.
