8
U-CONTROL UMA25S
(16) Регулятор LEVEL устанавливает громкость сигнала
наушников. Перед подключением наушников следует
повернуть этот регулятор до упора влево.
(17) Подключите зеленый штекер наушников гарнитуры к
гнезду PHONES.
(18) Подключите красный штекер микрофона гарнитуры
или любой другой динамический микрофон к гнезду
MIC IN.
(19) Входная громкость сигнала микрофона
устанавливается с помощью регулятора LEVEL.
Обращаем Ваше внимание на то, что слишком
большой входной сигнал может стать причиной
возникновения искажений.
Всегда устанавливайте входную громкость в
положение MIN, чтобы избежать возникновения
посторонних шумов, если Вы не используете
микрофон.
(20) К разъемам LINE-OUT Вы можете подключить
аудиокабель с RCA-штекерами.
(21) К разъемам LINE-IN Вы можете подключить
аудиокабель с RCA-штекерами.

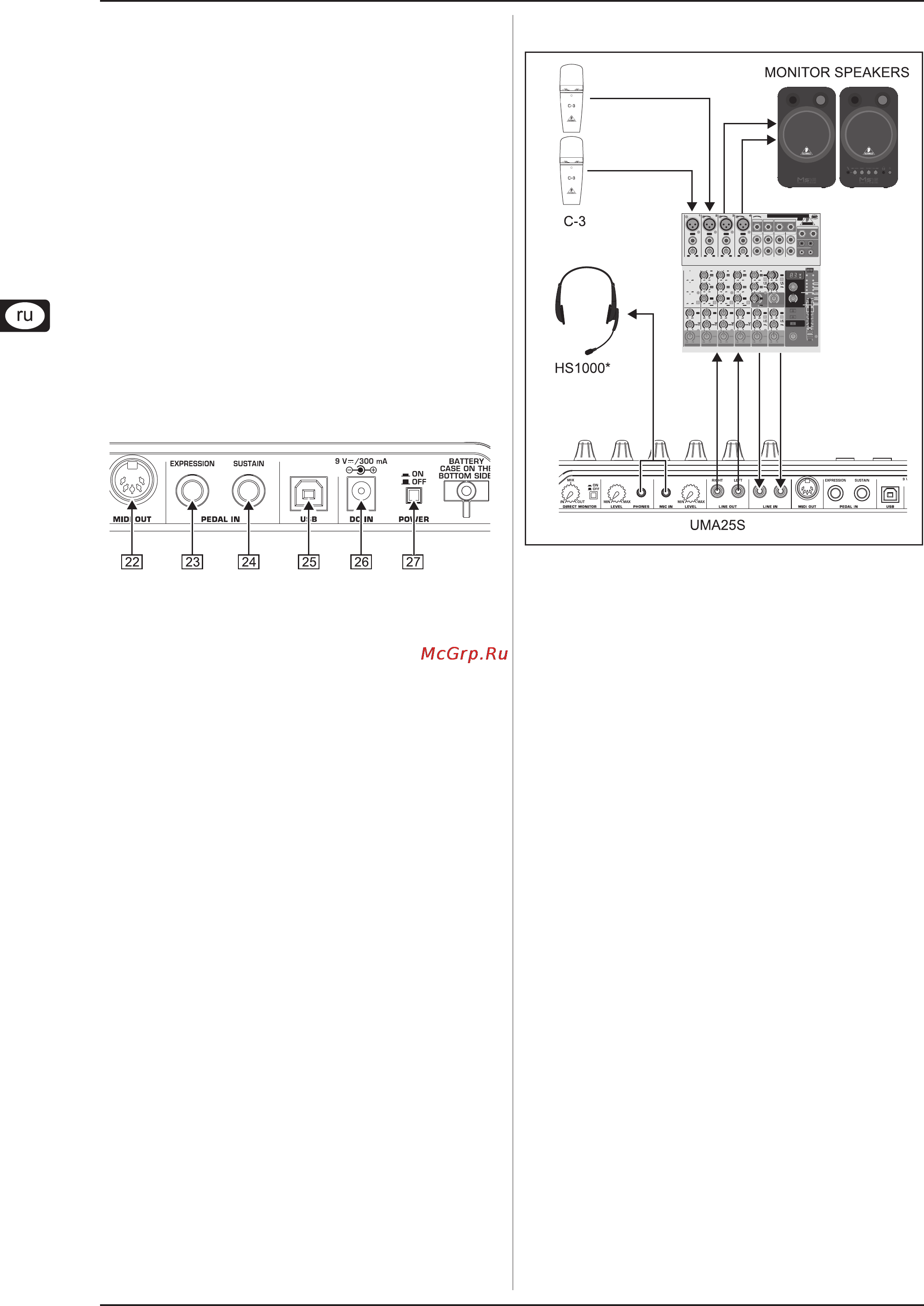

Рис. 3.3: Другие соединения на задней панели
(22) Гнездо MIDI OUT.
(23) К разъему EXPRESSION Вы можете подключить
педаль экспрессии, которой можно воспользоваться
для управления MIDI-данными. Педаль экспрессии
обычно используется для регулировки громкости.
Однако с ее помощью Вы можете также управлять
обрезной частотой фильтра или Wah-эффектами.
(24) К разъему SUSTAIN Вы можете подключить педаль
Sustain. В заводской установке этому интерфейсу
соответствует MIDI-параметр „Педаль демпфера“
(Sustain, CC 64).
(25) Разъем USB. Совместим со стандартом USB1.1 и
USB2.0.
(26) К разъему DC IN можно подключить внешний блок
питания (не входит в комплект поставки).
(27) Прибор U-CONTROL включается с помощью сетевого
выключателя POWER (на задней панели). При
подсоединении прибора к сети выключатель POWER
должен находится в положении “Выкл” (не нажат).
Если Вы хотите выключить UMA25S при
работающем компьютере или разъединить
подключение через USB, то сначала закройте все
программы.
4. UMA25S Передняя сторона
* входит в комплект поставки
Рис. 4.1: Пример использования UMA25S
В сочетании с соответствующим микшерным пультом с
подгруппами выходов, UMA25S можно использовать как
профессиональный интерфейс записи между микшерным
пультом и компьютером. При такой схеме можно синхронно
записывать на компьютер больше сигналов, одновременно
воспроизводить уже сделанные записи, а также
контролировать общий процесс записи через контрольные
динамики. На рисунке 4.1 показан возможный вариант
подключения UMA25S.
Соедините выходы подгруппы со входами UMA25S . Выходы
интерфейса подключите на выбор к разъемам Tape input
или к контрольным динамикам. Наушники можно
подключить к гнезду на UMA25S или к выходу для
наушников на микшерном пульте. Подключите Ваш PC или
MAC прилагаемым USB-кабелем к разъему USB. Теперь
через входные каналы микшерного пульта можно
записывать на компьютер различные сигналы, в котором
каждый канал, который Вы хотите записать, направлять
на подгруппу . Если подключить разъемы OUT на UMA25S
к входам канала, то можно убедиться, что сигнал не
поступает также на подгруппу, а только на главный выход
микшера. Иначе, при определенных обстоятельствах, это
может привести к обратной связи. Обратите внимание на
то, чтобы через секцию Control Room на микшерном пульте
были выбраны правильные каналы прослушивания.
Если Вы проводите UMA25S через вход канала, то можно
через канал Aux дополнительно создать мониторный микс
для проигрываемого инструмента, в котором Вы
используете Aux Send в этом канале. С соответствующим
Aux Sends в каналах записи можно к мониторному
микшированию еще подмешивать сигналы записи, если
музыкант сам себя хочет дополнительно слушать при
воспроизведении или преобразовании прежней записи.
4. UMA25S Передняя сторона
