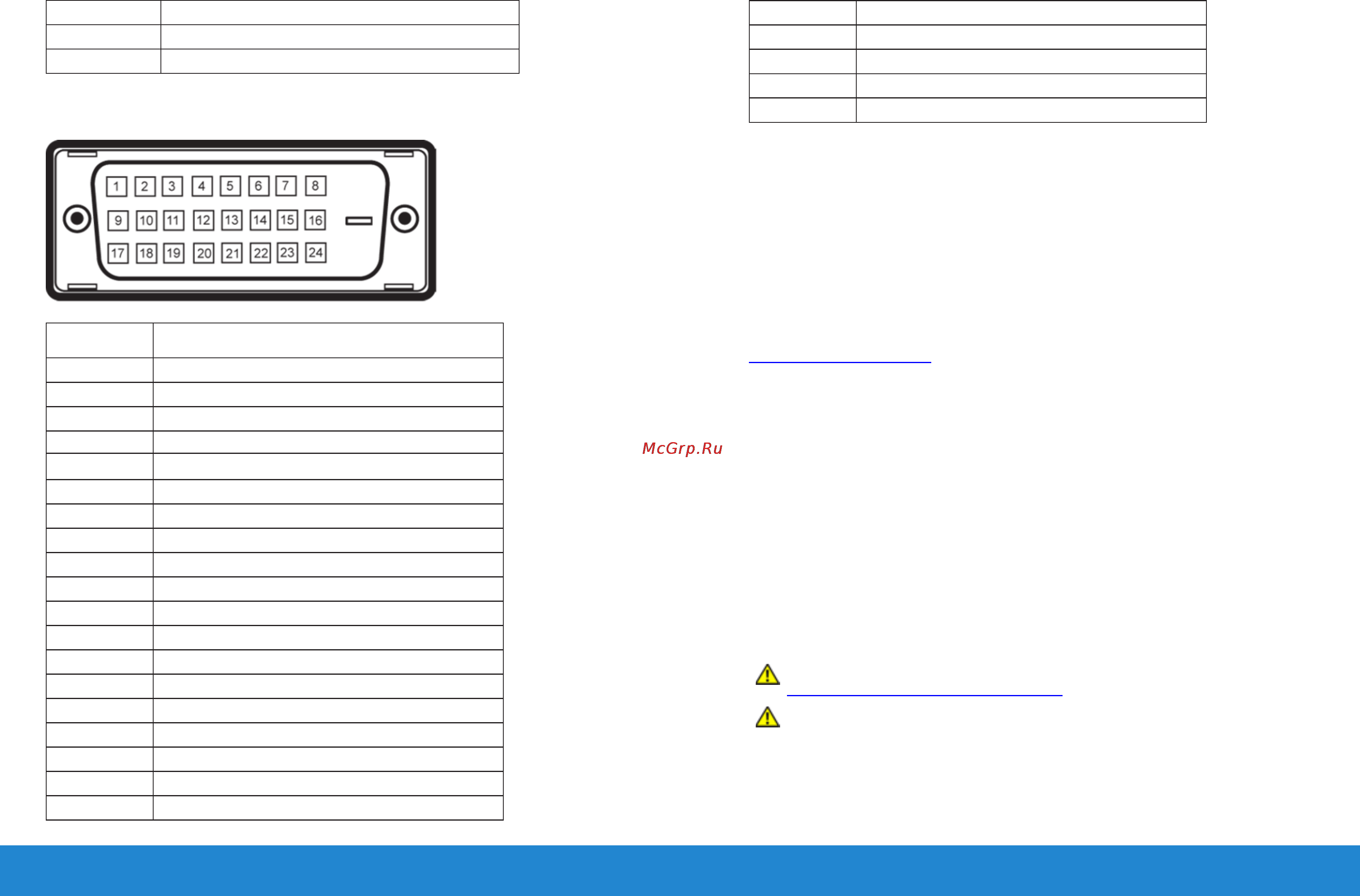

16 О мониторе О мониторе 17
13 H-sync
14 V-sync
15 Синхронизация DDC
Разъем DVI
Номер
контакта
24 контактный разъем подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Ground
4 Плавающий
5 Плавающий
6 Синхронизация DDC
7 Данные DDC
8 Плавающий
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Ground
12 Плавающий
13 Плавающий
14 Питание +5 В/+3,3 В
15 Самотестирование
16 Обнаружение активного соединения
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Ground
20 Плавающий
21 Плавающий
22 TMDS Ground
23 TMDS Clock+
24 TMDS Clock-
Функция Plug and Play
Данный монитор можно подключить к любой системе, совместимой
с функцией Plug and Play. Монитор автоматически предоставляет
компьютеру данные идентификации дополнительных функций
отображения (EDID) с помощью протоколов канала отображения данных
(DDC), чтобы система могла сама настроиться и оптимизировать
параметры монитора. В большинстве случаев монитор настраивается
автоматически, а выбрать другие параметры можно самостоятельно.
Подробное описание изменения параметров монитора см. в разделе
Эксплуатация монитора.
Качество ЖК-монитора и политика в отношении
дефектных пикселей
В процессе изготовления ЖК-монитора нередко один или несколько
пикселей фиксируются в неизменяемом состоянии, что трудно увидеть,
и это не влияет на качество отображения или эксплуатационные
характеристики. Для получения дополнительной информации о качестве
ЖК-монитора и политике в отношении дефектов пикселей Dell перейдите
на веб-сайт службы поддержки Dell: http://www.dell.com/support/monitors.
Рекомендации по обслуживанию
Очистка монитора
ОСТОРОЖНО! Перед очисткой монитора прочтите следующие
указания по правилам безопасности.
ОСТОРОЖНО! Перед очисткой монитора отключите кабель питания
монитора от электрической розетки.
