Установка радиатора
1. Установите радиатор в первоначальное положение на системной плате.
2. Затяните винты, чтобы прикрепить радиатор к системной плате.
3. Установите:
a) системный вентилятор
b) батарею
c) нижнюю крышку
4. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
Извлечение модуля памяти
1. Выполните процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера.
2. Снимите:
a) нижнюю крышку
b) батарею

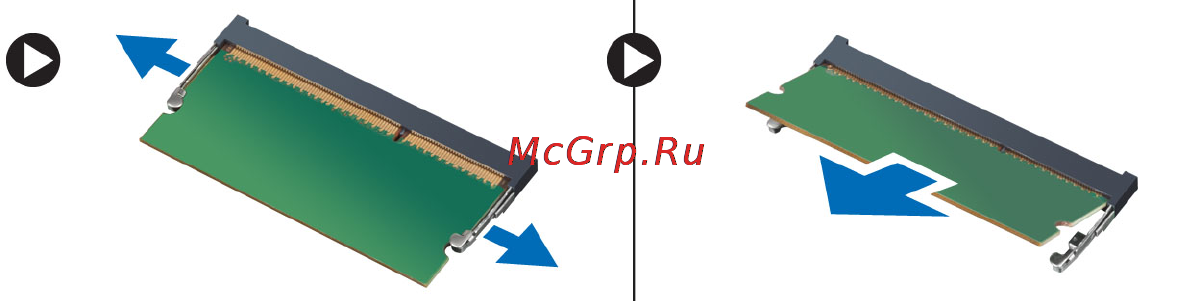

3. Отведите фиксаторы от модуля памяти, чтобы он выскочил из разъема. Извлеките модуль памяти из
разъема на системной плате.
Установка модуля памяти
1. Вставьте модуль памяти в разъем памяти.
2. Нажмите на модуль памяти, чтобы он встал на место со щелчком.
3. Установите:
a) батарею
b) нижнюю крышку
4. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера.
2. Снимите:
a) нижнюю крышку
b) батарею
c) системный вентилятор
d) радиатор
e) жесткий диск
3. Отсоедините указанные кабели:
22
