Dell inspiron 7537, 7537-1475 [38/78] Примечание
![Dell inspiron 7537, 7537-1475 [38/78] Примечание](/views2/1166519/page38/bg26.png)
38
| Извлечение блока радиатора
Последовательность действий
ПРИМЕЧАНИЕ.
Количество винтов и форма блока радиатора в системах со встроенной
видеокартой отличается.
1
Отключите кабель вентилятора от системной платы.
2
В последовательном порядке (указанном на блоке радиатора) ослабьте невыпадающие
винты, которыми блок радиатора крепится к системной плате.
3
Приподнимите блок радиатора и снимите его с упора для рук в сборе.

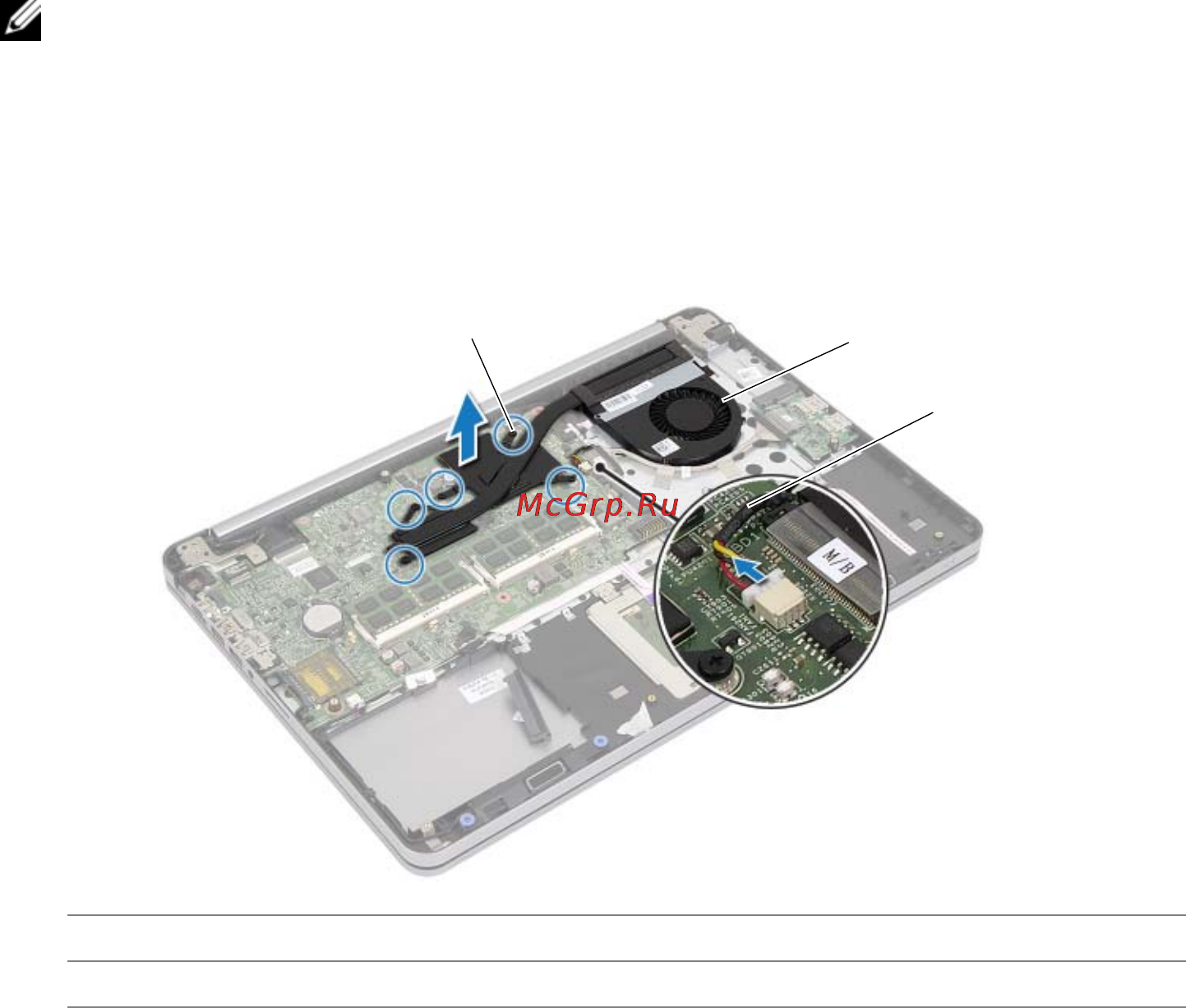

1
невыпадающие винты (5)
2
блок радиатора
3
кабель вентилятора
1
2
3
