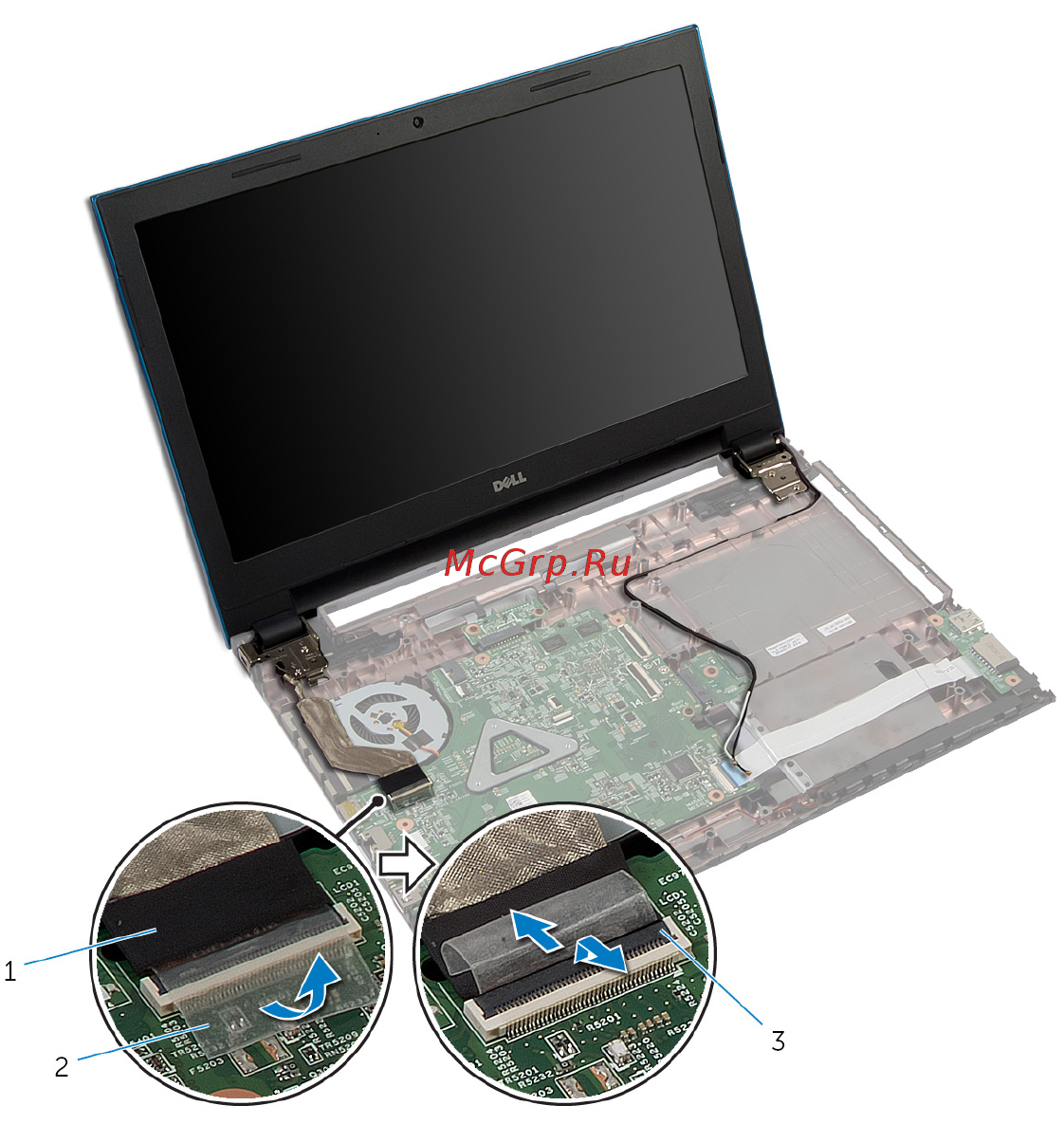

7 Приподнимите защелку разъема и отсоедините кабель дисплея от системной
платы.
1 кабель дисплея 2 лента
3 защелка разъема
8 Выверните винты, которыми шарниры дисплея крепятся к основанию
компьютера.
9 Запомните, как уложен антенный кабель, и извлеките кабель из
направляющих в основании компьютера.
84
