Dell inspiron 3543, 3543-9281 Инструкция по эксплуатации онлайн [85/104] 152371
![Dell inspiron 3543, 3543-9281 Инструкция по эксплуатации онлайн [85/104] 152371](/views2/1166493/page85/bg55.png)

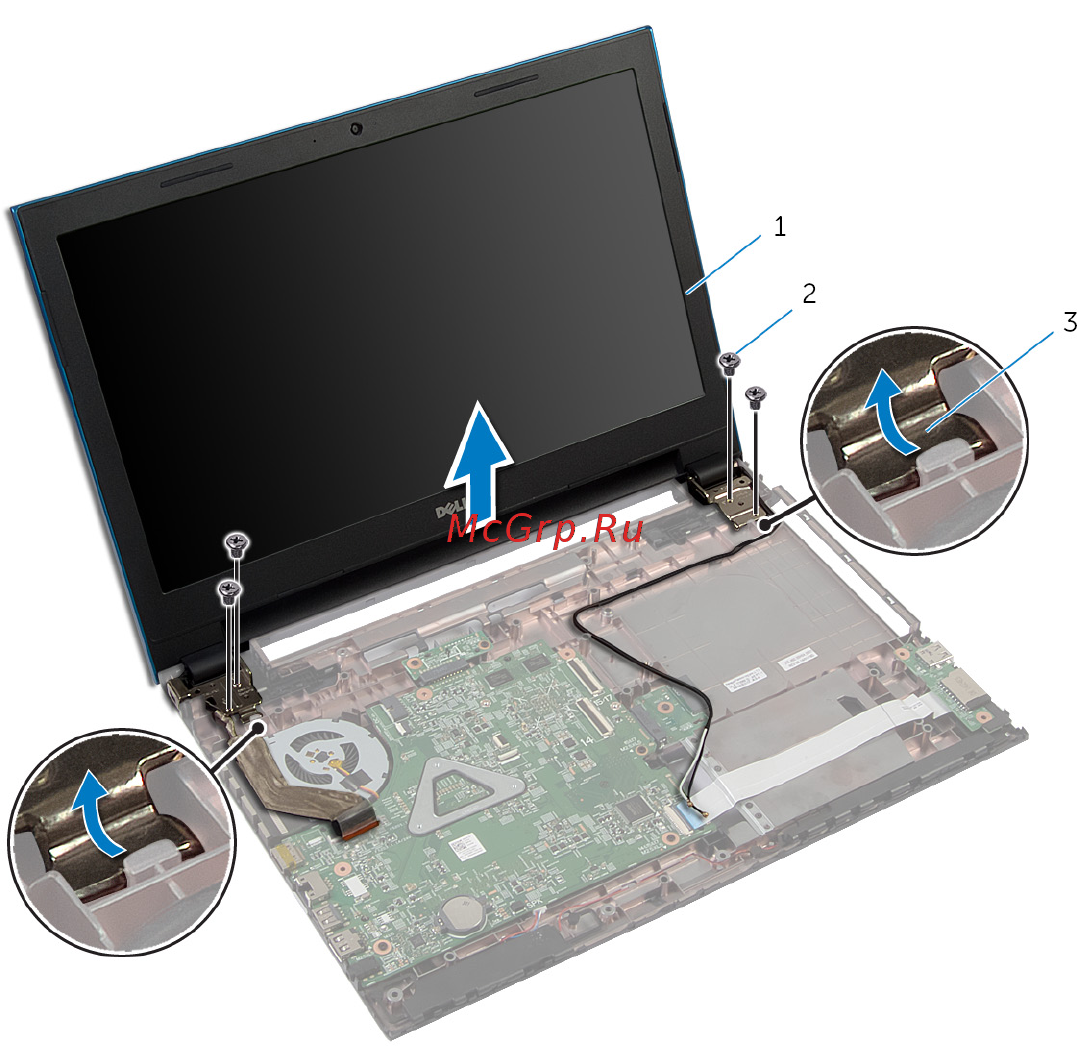

10 Извлеките шарниры дисплея из защелок в основании компьютера и снимите
дисплей в сборе с основания компьютера.
1 дисплей в сборе 2 винты (4)
3 шарниры дисплея (2)
85
