Извлечение твердотельного накопителя mSATA
1. Выполните процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера.
2. Снимите:
a) нижнюю крышку
b) батарею

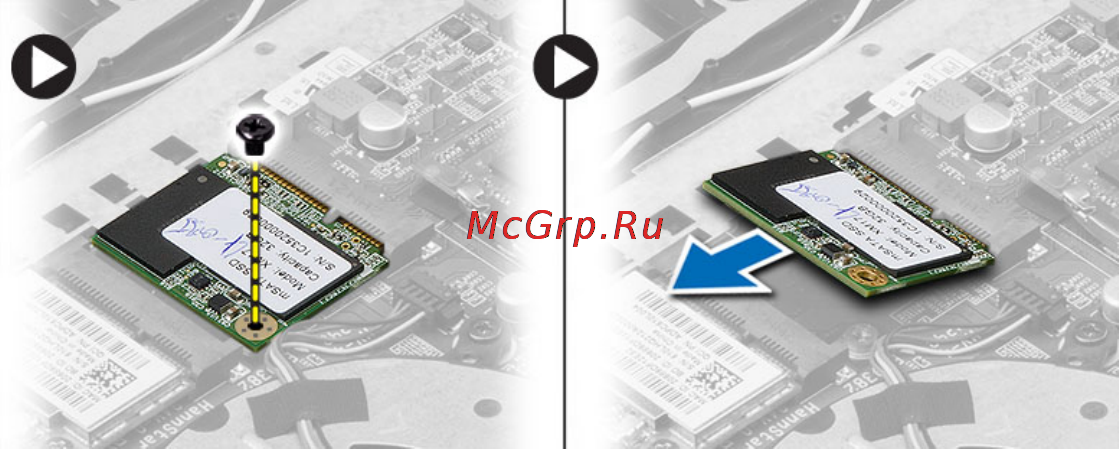

3. Выкрутите винт, которым твердотельный накопитель mSATA SSD крепится к корпусу компьютера.
4. Извлеките твердотельный накопитель mSATA SSD из слота на системной плате.
Установка твердотельного накопителя mSATA SSDcard
1. Вставьте твердотельный накопитель mSATA SSDcard в соответствующий разъем под углом в 45 градусов.
2. Затяните винт, которым твердотельный накопитель mSATA крепится к корпусу компьютера.
3. Установите:
a) батарею
b) нижнюю крышку
4. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
Снятие вентилятора корпуса
1. Выполните процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера.
2. Снимите:
a) нижнюю крышку
b) батарею
3. Выполните следующие действия, как показано на рисунке:
a) Отсоедините кабель левого вентилятора от разъема на системной плате.
b) Выверните винты, которыми левый вентилятор крепится к системной плате.
