Установка динамиков
1. Установите динамики в первоначальное положение на системной плате.
2. Направьте кабель динамиков по трассировочному каналу.
3. Подсоедините кабель разъема динамиков к соответствующему порту на системной плате.
4. Установите:
a) системную плату
b) радиатор
c) системный вентилятор
d) батарея типа «таблетка»
e) твердотельный накопитель mSATA
f) плату WLAN
g) жесткий диск
h) батарею
i) нижнюю крышку
5. Выполните процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера.
Снятие дисплея в сборе
1. Выполните процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера.
2. Снимите:
a) нижнюю крышку
b) батарею

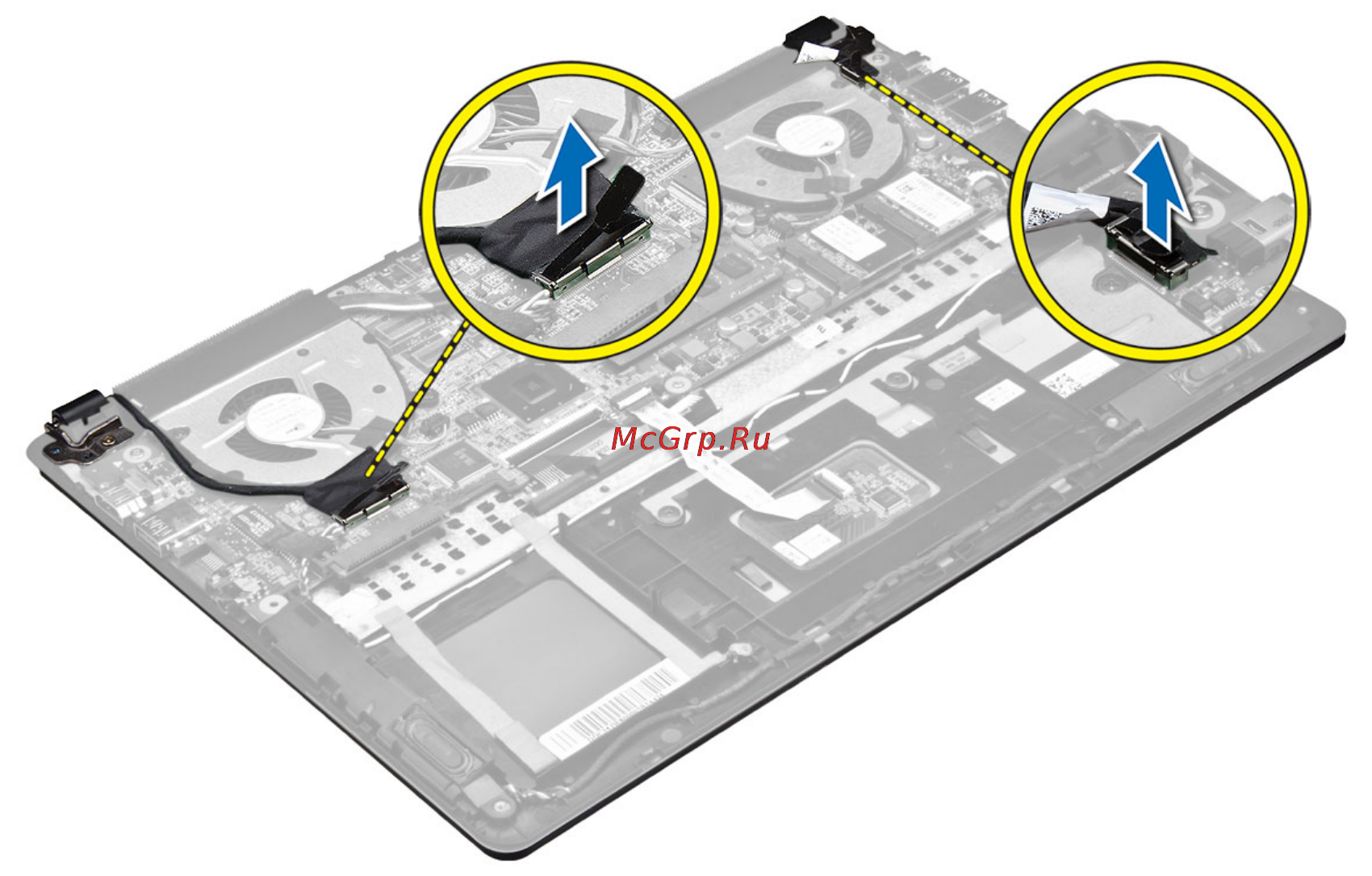

3. Отсоедините кабель LVDS и кабель камеры от разъемов на системной плате.
27
