Dell optiplex 3020 micro, 3020-6873 [35/56] Извлечение системной платы
![Dell optiplex 3020 micro, 3020-6873 [35/56] Извлечение системной платы](/views2/1166610/page35/bg23.png)
6. Разъем жесткого диска SATA
7. батарея типа «таблетка»
8. Разъем PS2 и последовательный порт
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера.
2. Снимите:
a. крышку
b. модуль вентилятора процессора
c. жесткий диск
d. радиатор
e. память
f. процессор
g. плату разъема PS2 или последовательного порта
h. плату WLAN
i. батарея типа «таблетка»

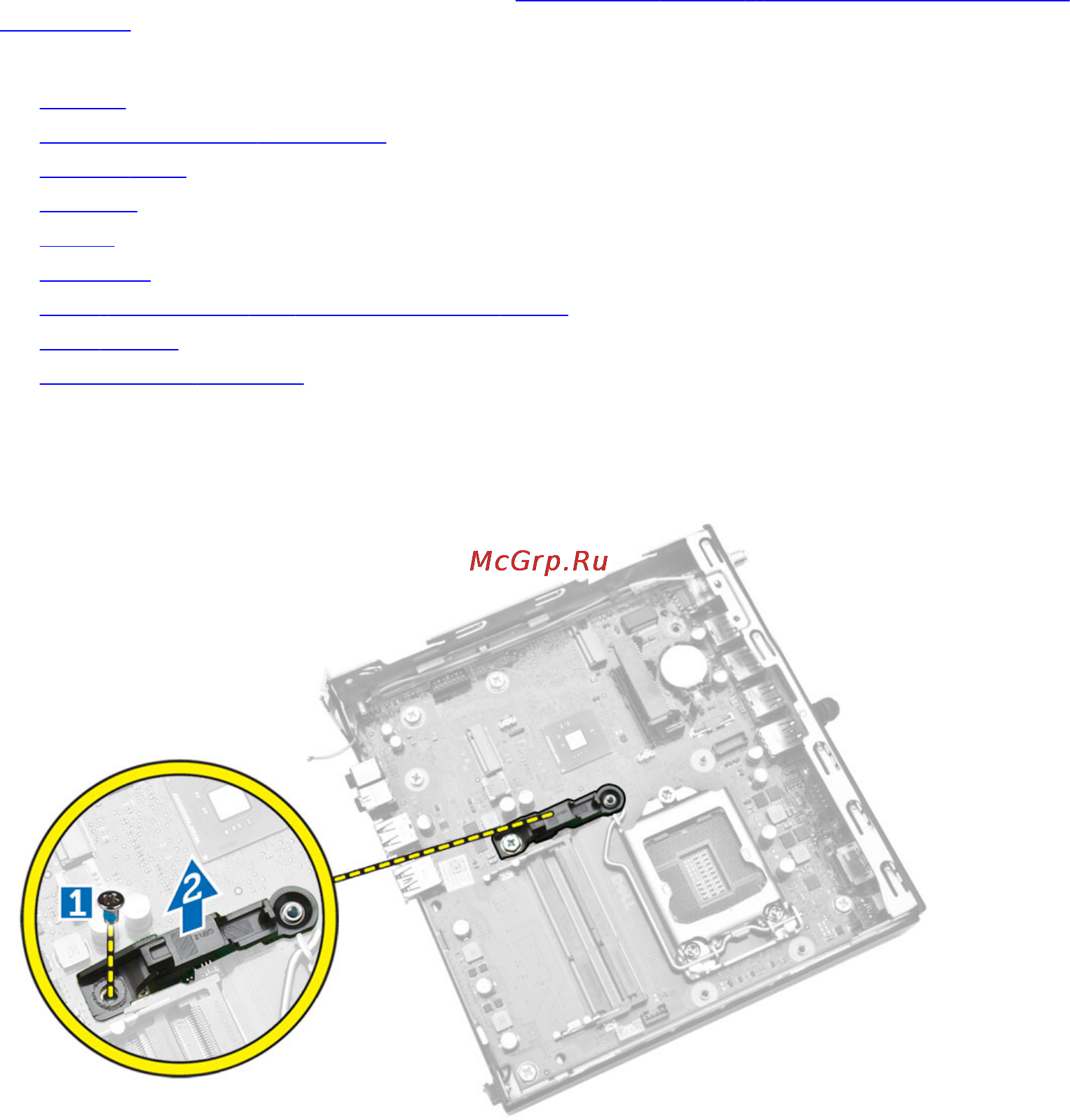

3. Выполните следующие действия, как показано на рисунке.
a. Выверните винты, которыми держатель жесткого диска крепится к системной плате [1].
b. Снимите держатель жесткого диска с системной платы [2].
4. Выполните следующие действия, как показано на рисунке.
a. Выверните винты крепления системной платы к корпусу компьютера [1].
b. Выдвиньте системную плату, чтобы высвободить ее из компьютера [2,3].
c. Извлеките системную плату из компьютера [4].
35
