24 Настройка монитора
Подключение монитора
ОСТОРОЖНО! Перед началом выполнения каких-либо действий,
указанных в этом разделе, выполните Инструкции по безопасности.
Для подключения компьютера к монитору выполните следующие действия.
1. Выключите компьютер и отсоедините кабель питания.
2. Подключите черный разъем кабеля VGA или DisplayPort к
соответствующему разъему на задней панели компьютера.
Не подключайте одновременно все кабели. Используйте все
кабели только для подключения к разным компьютерам с
соответствующими видеосистемами.

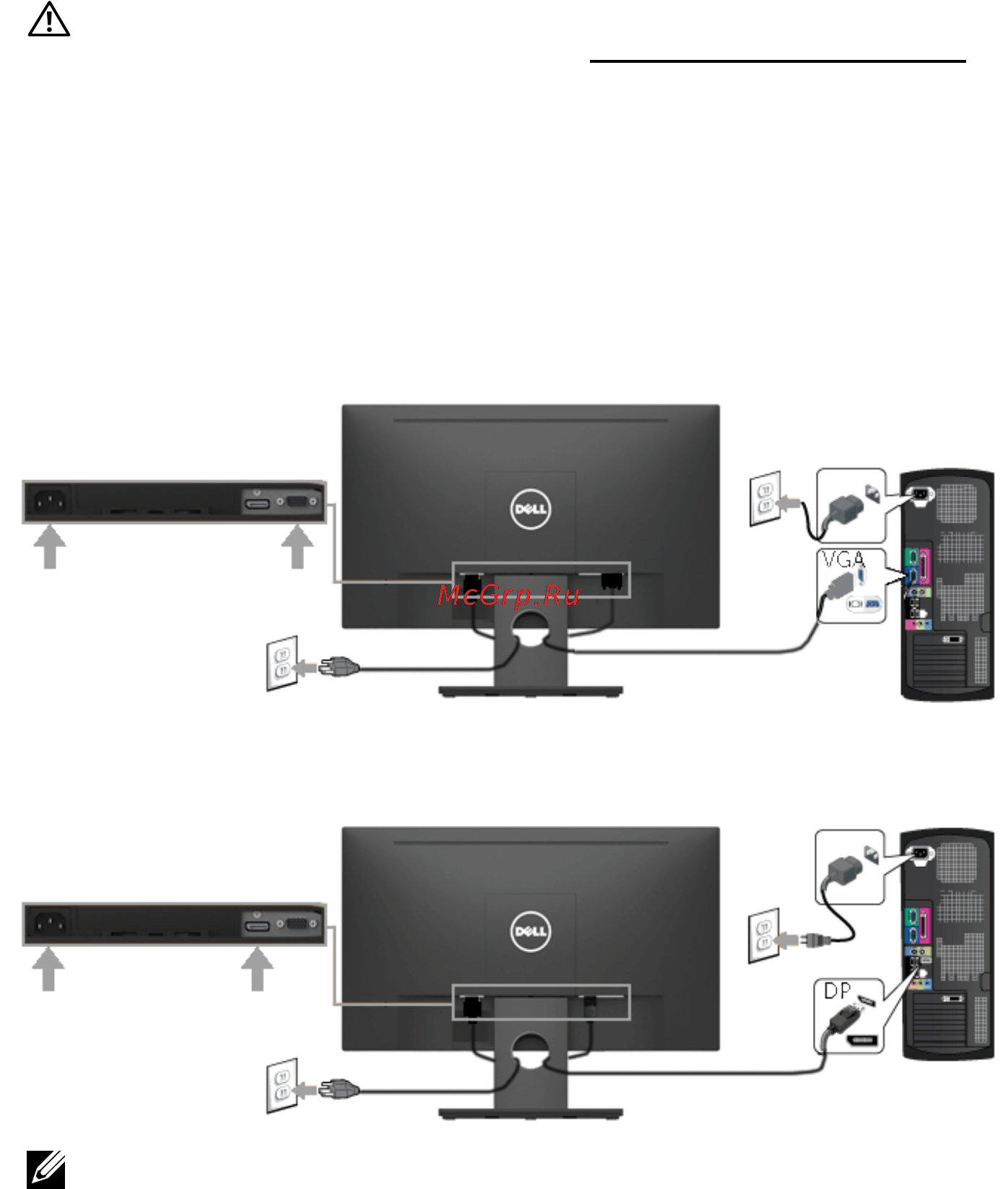

Подключение VGA-кабеля
Подключение DisplayPort-кабеля
Примечание. Рисунки используются только в качестве иллюстрации.
Внешний вид на практике может отличаться.
