Dell latitude e7250, 7250-8297 [11/56] Снятие аккумулятора

1. Индикатор состояния аккумулятора 2. Индикатор активности жесткого диска

3. Индикатор источника питания 4. Микрофоны

5. Камера 6. Индикатор состояния камеры

7. Индикатор активности жесткого диска 8. Индикатор состояния аккумулятора

9. Индикатор состояния беспроводного соединения 10. Гнездо защитного троса

11. Кнопка питания 12. Разъем Mini-DisplayPort

13. разъем USB 3.0 14. Разъем гарнитуры

15. Устройство чтения карт памяти 16. Бесконтактное устройство чтения смарт-карт /

устройство считывания стандарта ближней

радиосвязи NFC (заказывается дополнительно)

17. Устройство для считывания отпечатков пальцев

(заказывается дополнительно)

18. Сенсорная панель

19. Устройство чтения смарт-карт (заказывается

дополнительно)

20. Сетевой разъем

21. Разъем HDMI 22. разъем USB 3.0

23. Разъем USB 3.0 с функцией PowerShare 24. Разъем питания

25. Разъем стыковочной станции (заказывается

дополнительно)

26. Наклейка метки обслуживания

27. Фиксирующая защелка аккумулятора 28. Аккумулятор

29. Динамики

Снятие аккумулятора

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

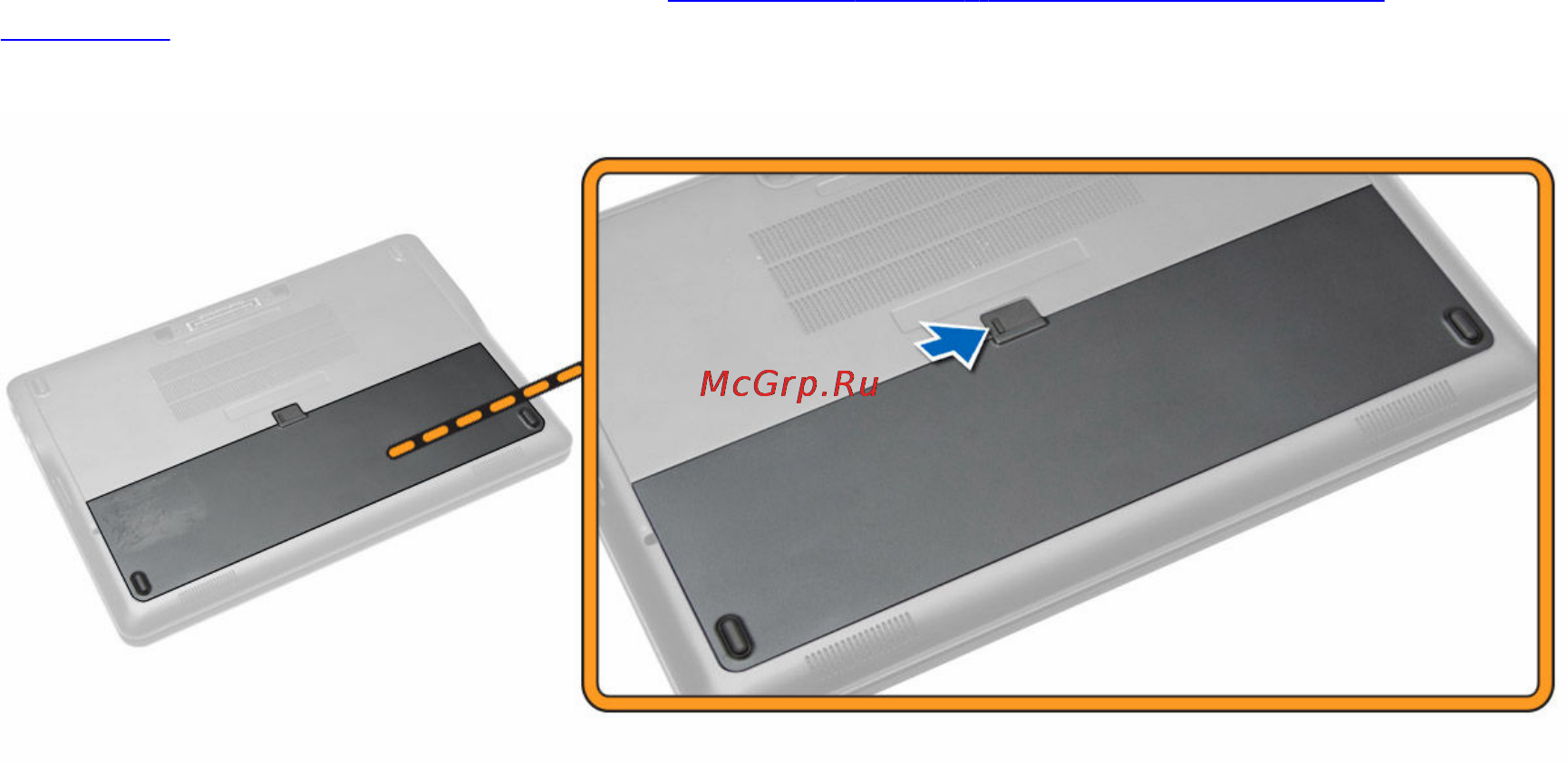

2. Разожмите защелку фиксатора, чтобы высвободить аккумулятор.

3. Извлеките аккумулятор из компьютера.
