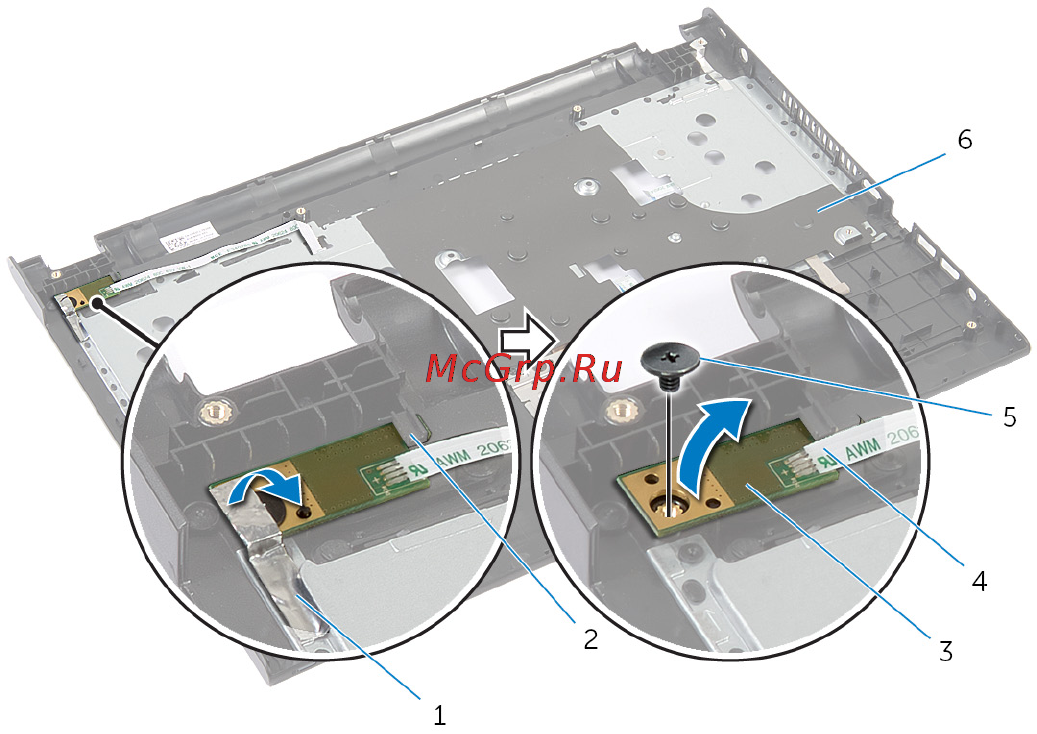

7 Приподнимите плату кнопки питания под углом и извлеките ее из под
фиксатора на упоре для рук.
1 лента 2 Клавиша
3 плату кнопки питания 4 кабель платы кнопки
питания
5 винт 6 упор для рук
47
