Dell inspiron 3542, 3542-9274 [60/104] Последовательность действий
![Dell inspiron 3542, 3542-9274 [60/104] Последовательность действий](/views2/1166621/page60/bg3c.png)
Последовательность действий
1 Закройте дисплей и переверните компьютер.

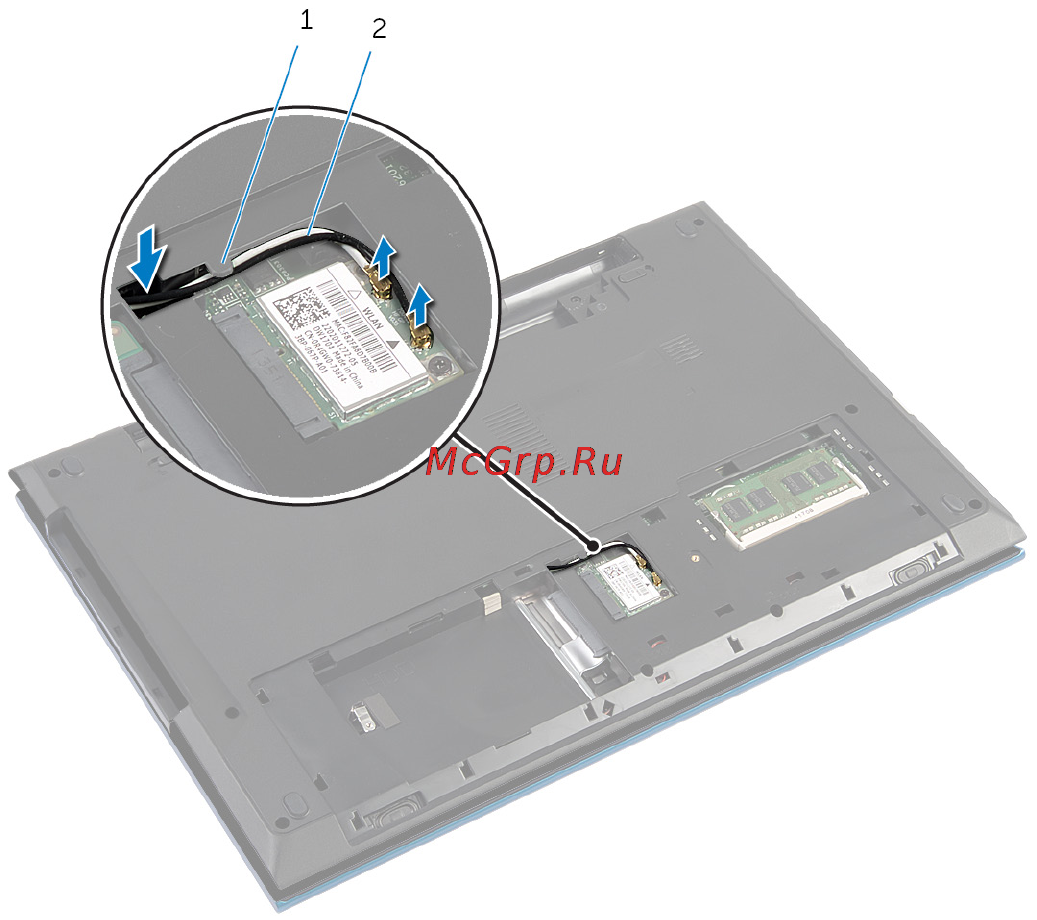

2 Отсоедините антенные кабели от платы беспроводной сети и вытащите
кабели из направляющих в основании компьютера.
1 направляющие 2 антенные кабели (2)
3 Переверните компьютер и откройте крышку дисплея до упора.
4 Извлеките антенные кабели из гнезда в основании компьютера и извлеките
кабели из платы разъема оптического дисковода.
5 Выверните винт, которым плата разъема оптического дисковода крепится к
основанию компьютера.
6 Сдвиньте плату разъема оптического дисковода, чтобы отсоединить ее от
системной платы.
60
