Технические характеристики монитора | 49

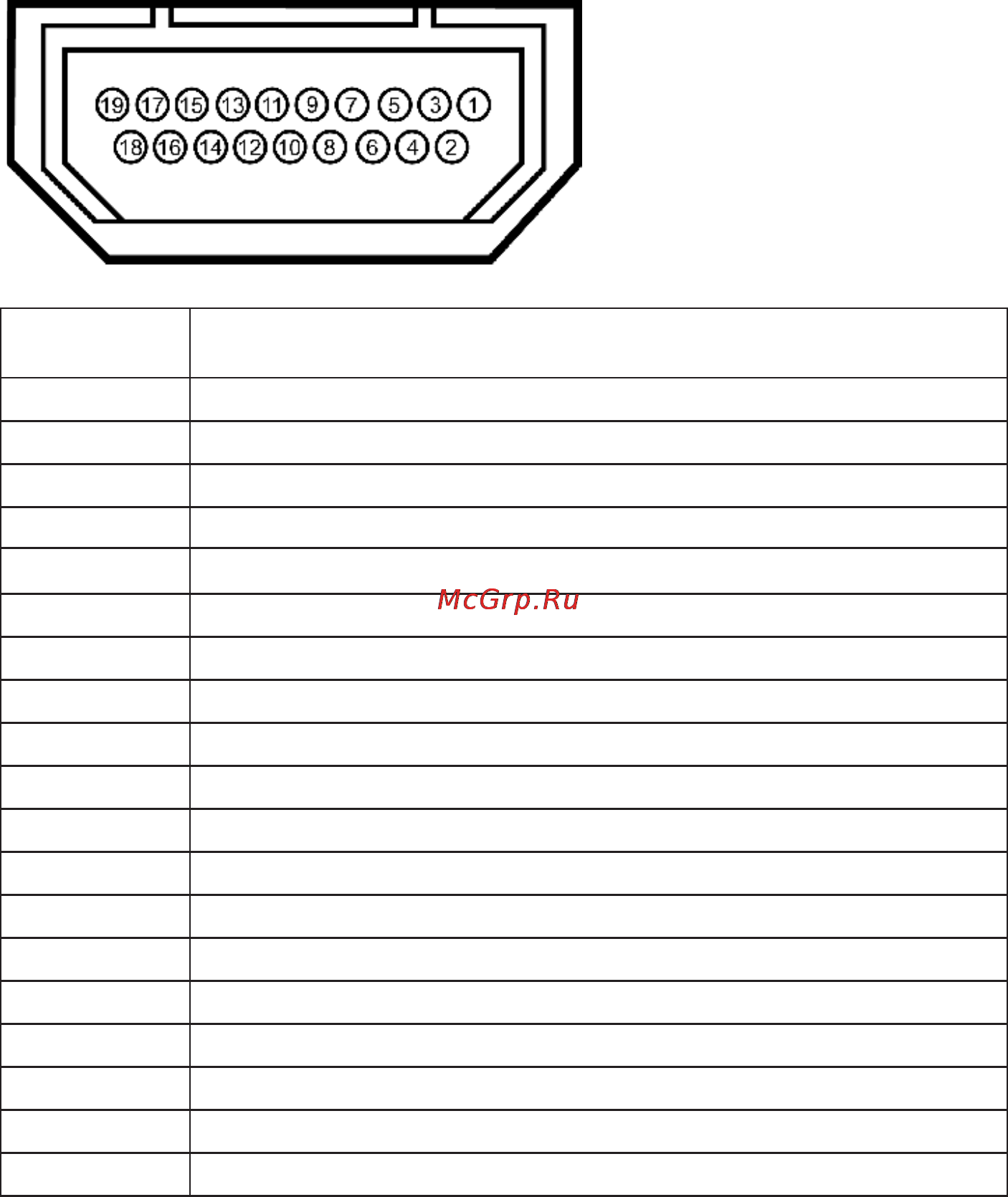

Разъем HDMI
Номер
контакта
19-контактная сторона подключенного сигнального
кабеля
1 ДАННЫЕ TMDS 2–
2 Экран TMDS Data 2
3 ДАННЫЕ TMDS 2+
4 ДАННЫЕ TMDS 1+
5 Экран TMDS Data 1
6 ДАННЫЕ TMDS 1–
7 ДАННЫЕ TMDS 0+
8 Экран TMDS Data 0
9 ДАННЫЕ TMDS 0–
10 Тактовый сигнал TMDS+
11 Экран тактового сигнала TMDS
12 Тактовый сигнал TMDS -
13 CEC
14 Зарезервирован (N.C. на устройстве)
15 SCL
16 SDA
17 DDC/CEC Земля
18 Питание +5 В
19 Обнаружение активного соединения
