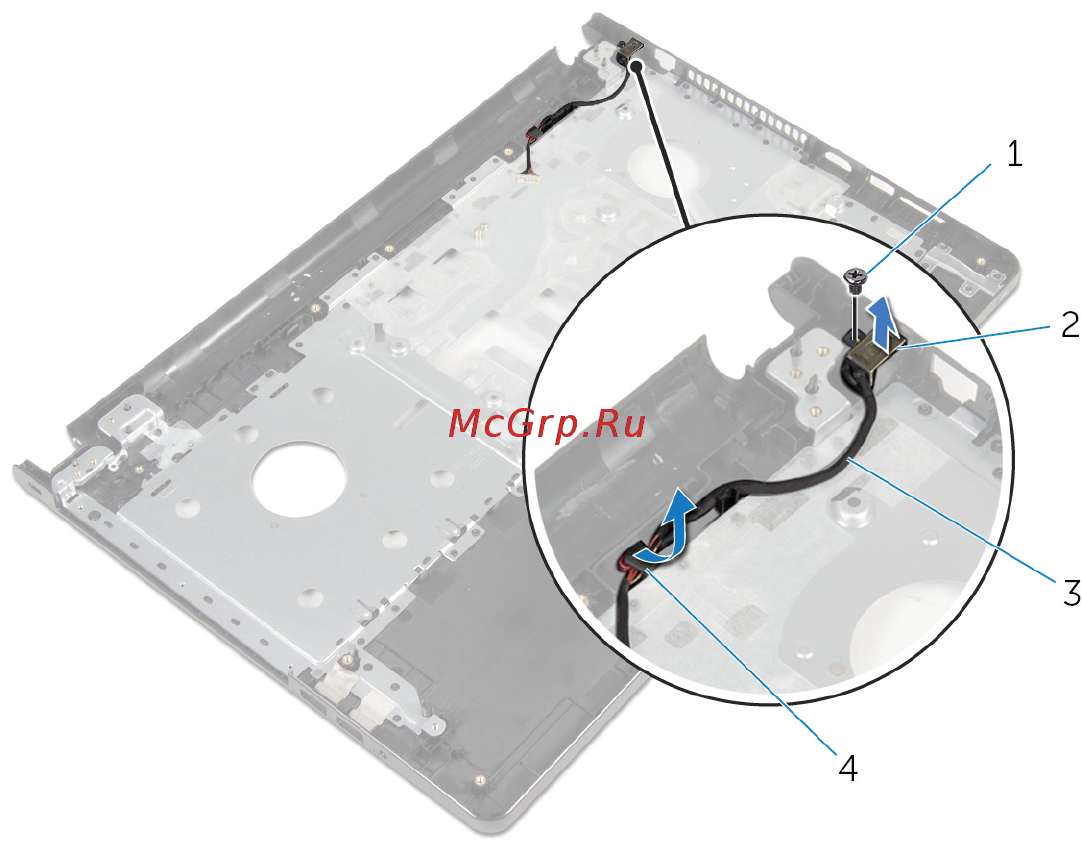

3 Снимите порт адаптера питания вместе с кабелем с упора для рук в сборе.
1 винт 2 порт адаптера питания
3 кабель порта адаптера
питания
4 направляющие
100
