Последовательность действий
1 Переверните компьютер и откройте крышку дисплея.
2 Отсоедините кабель платы кнопки питания от системной платы.
3 Приподнимите защелку и отсоедините кабель сенсорной панели от разъема
на системной плате.

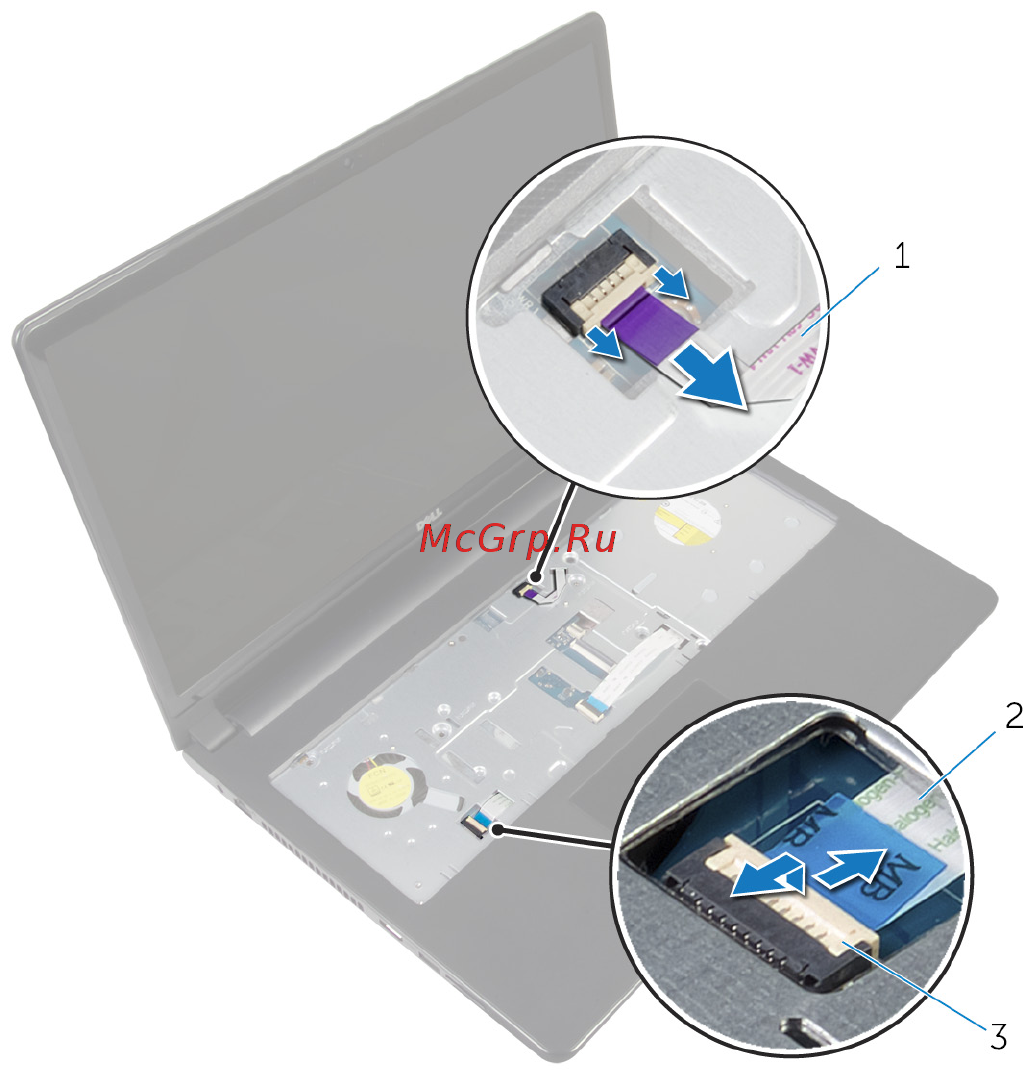

1 кабель платы кнопки питания 2 кабель сенсорной панели
3 защелка
4 Закройте экран дисплея и переверните компьютер.
5 Приподнимите защелку и отсоедините кабель дисплея от разъема на
системной плате.
69
