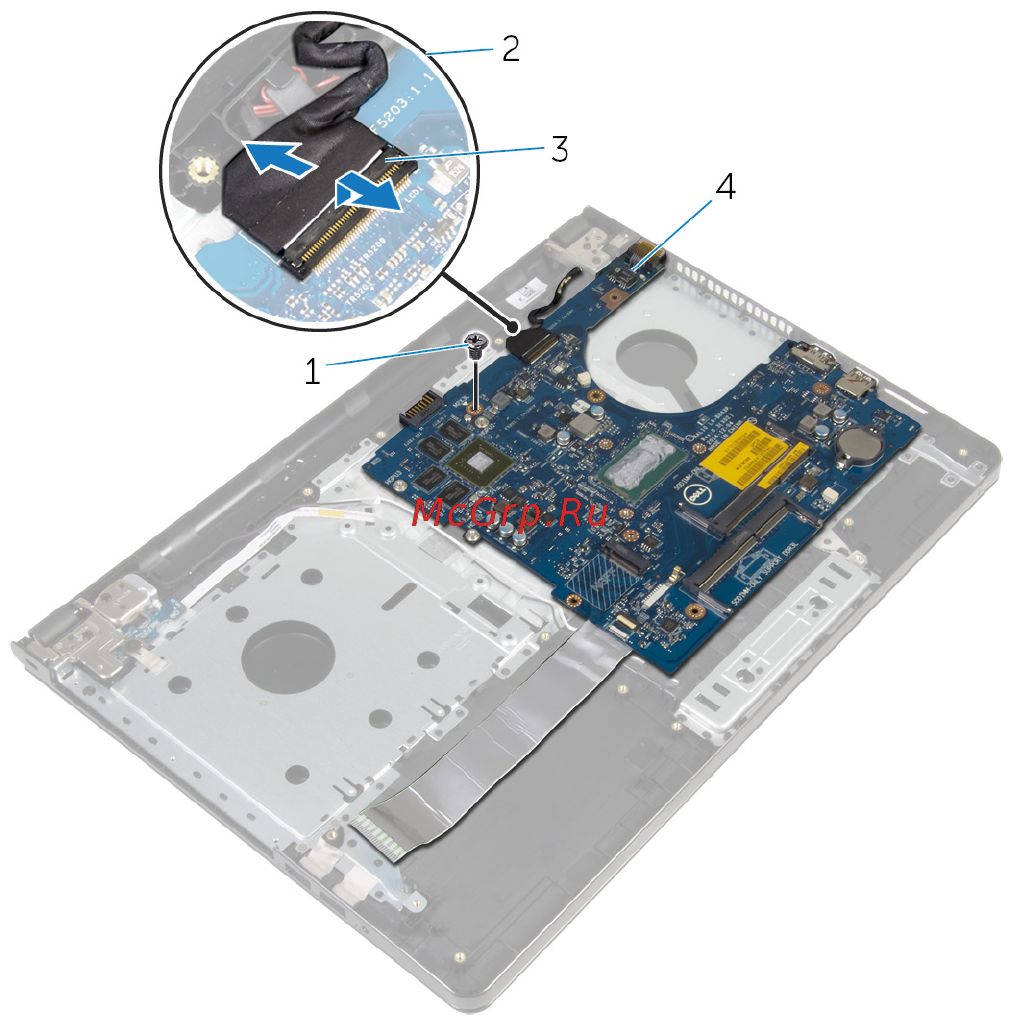

6 Выверните винт, которым системная плата крепится к упору для рук в сборе.
1 винт 2 кабель дисплея
3 защелка 4 системная плата
7 Осторожно приподнимите системную плату от внутреннего края и извлеките
порты из разъемов на упоре для рук в сборе.
70
