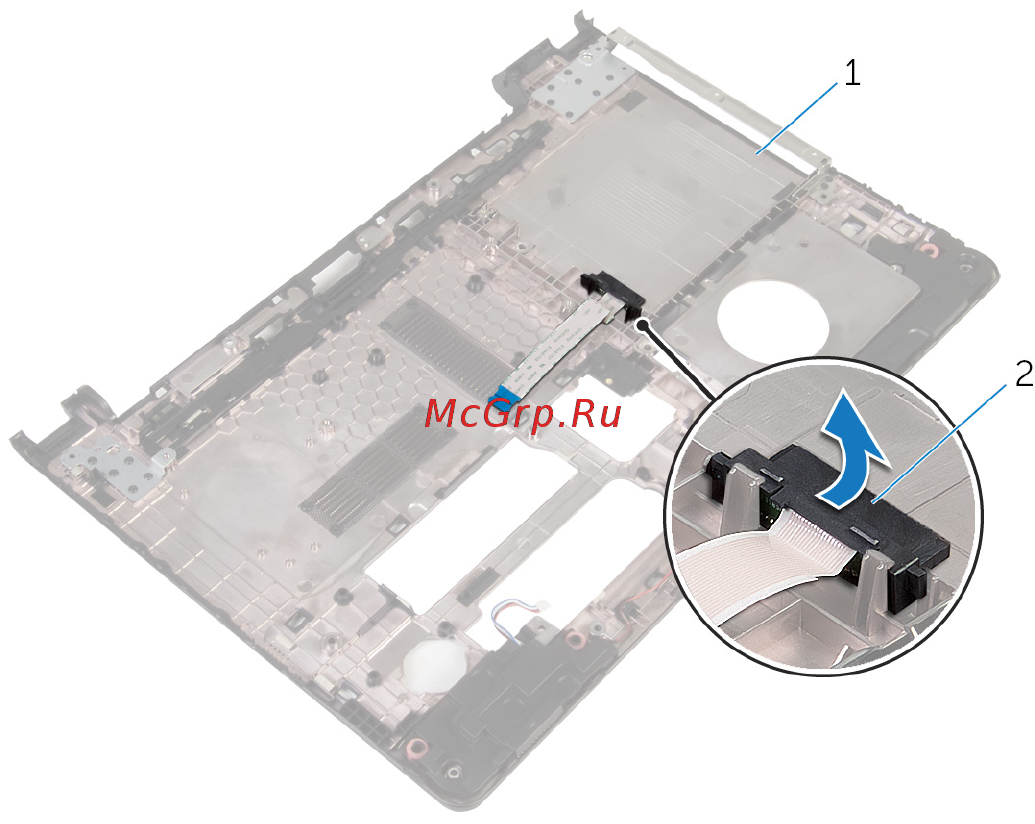

2 Снимите соединительную планку оптического дисковода вместе с кабелем с
основного блока компьютера.
1 основание компьютера 2 соединительная планка
оптического дисковода
52
