Dell inspiron 5558, 5558-1462 Инструкция по эксплуатации онлайн [58/105] 152445
![Dell inspiron 5558, 5558-1462 Инструкция по эксплуатации онлайн [58/105] 152445](/views2/1166587/page58/bg3a.png)

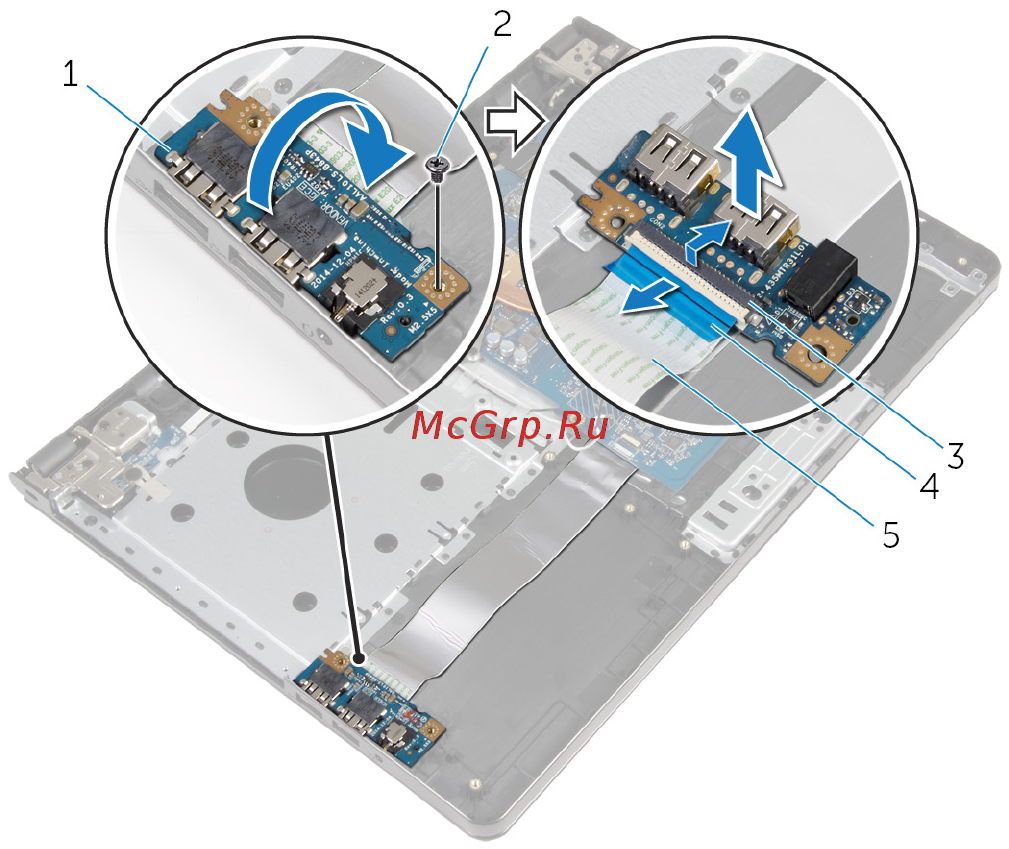

4 Приподнимите плату ввода-вывода и снимите ее с упора для рук в сборе.
1 плата ввода-вывода 2 винт
3 защелка 4 язычок
5 кабель платы ввода-вывода
58
