7 Приподнимите плату кнопки питания под углом и снимите ее вместе с
кабелем с упора для рук в сборе.

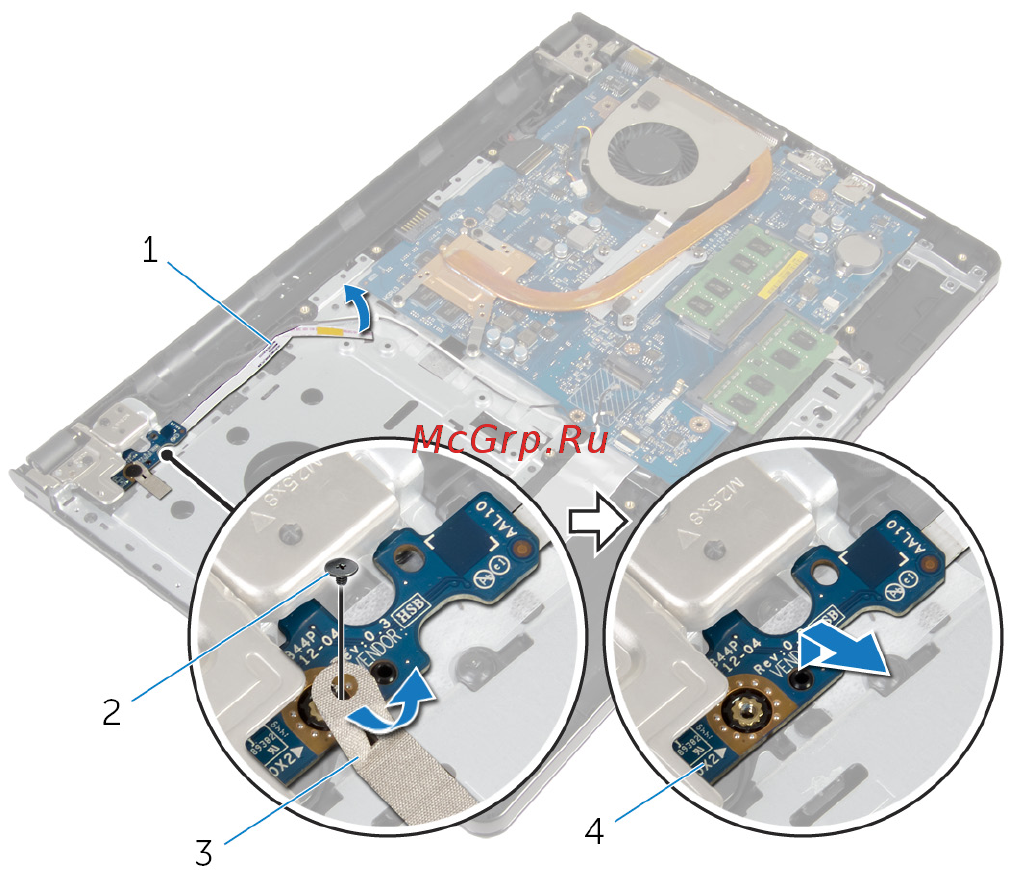

1 кабель платы кнопки питания 2 винт
3 лента 4 плату кнопки питания
66
