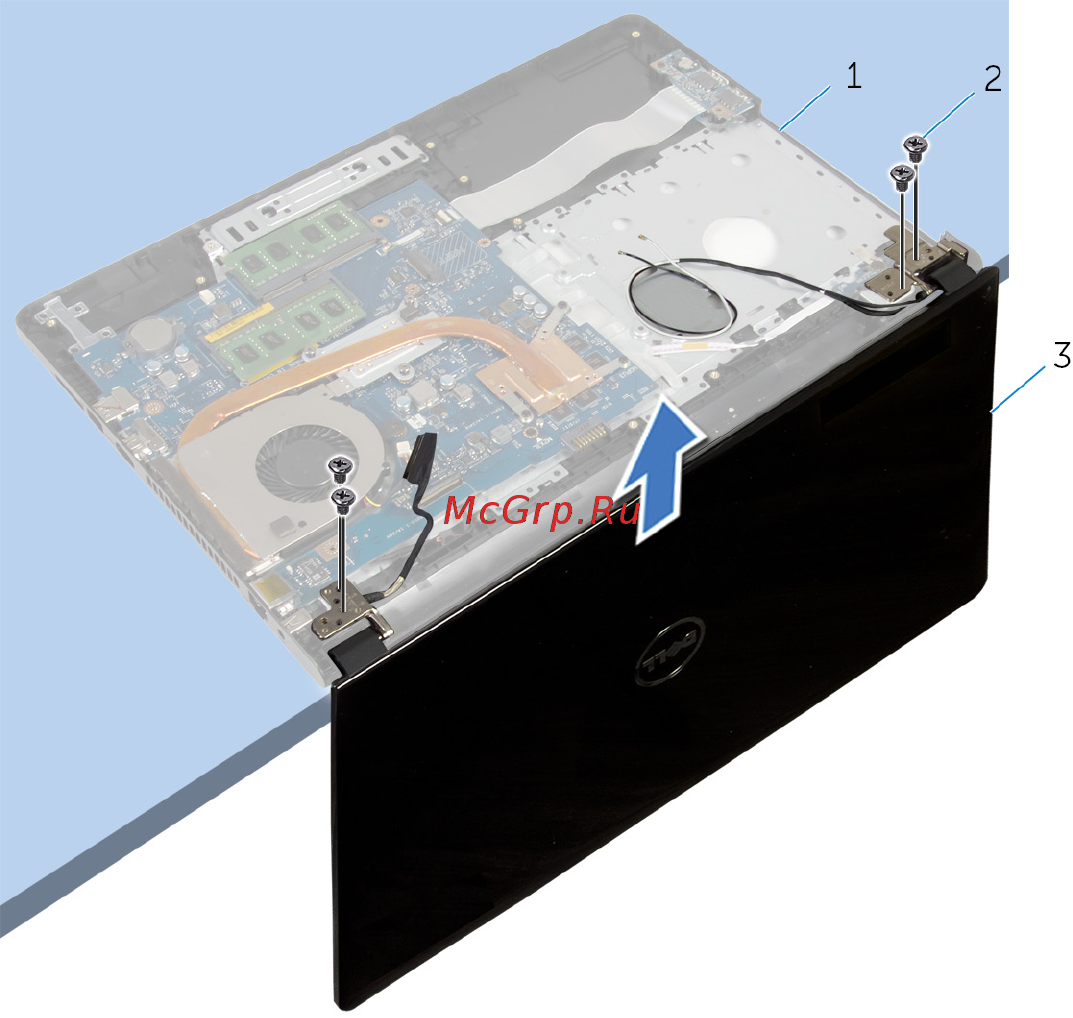

8 Снимите дисплей в сборе с упора для рук в сборе.
1 упор для рук в сборе 2 винты (4)
3 дисплей в сборе
77
