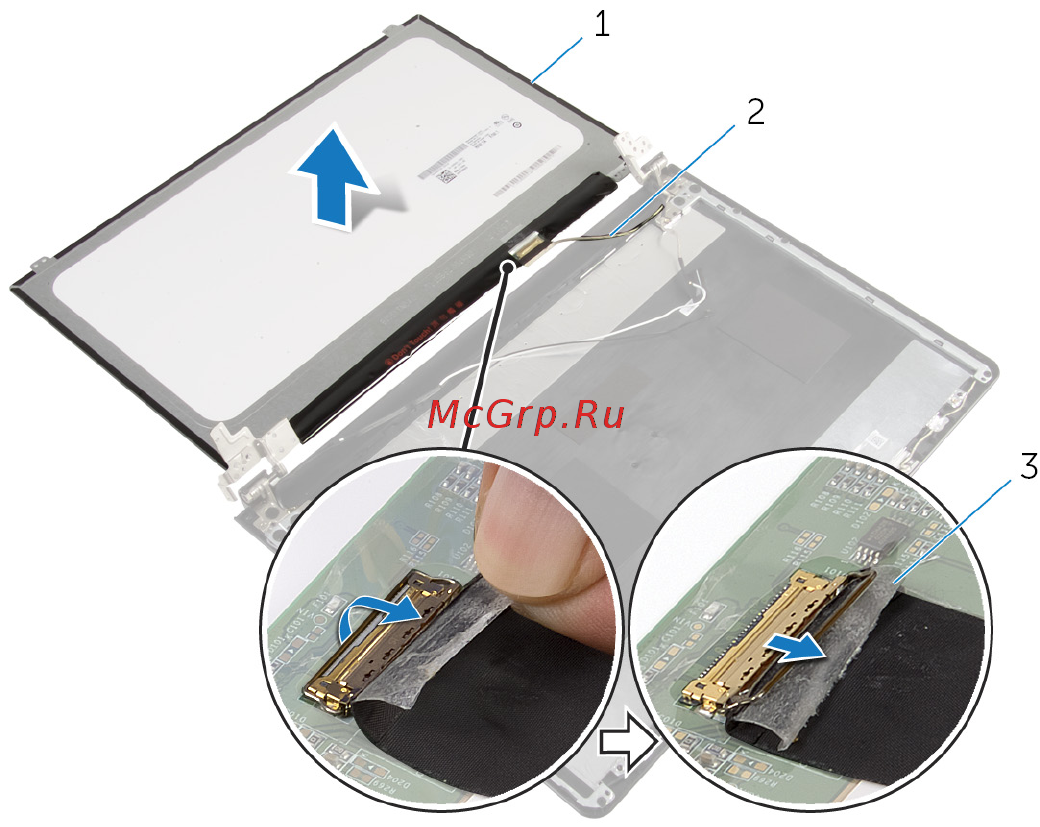

4 Отсоедините кабель дисплея от разъема кабеля панели дисплея.
1 панель дисплея 2 кабель дисплея
3 лента
5 Снимите панель дисплея с задней крышки дисплея.
85
