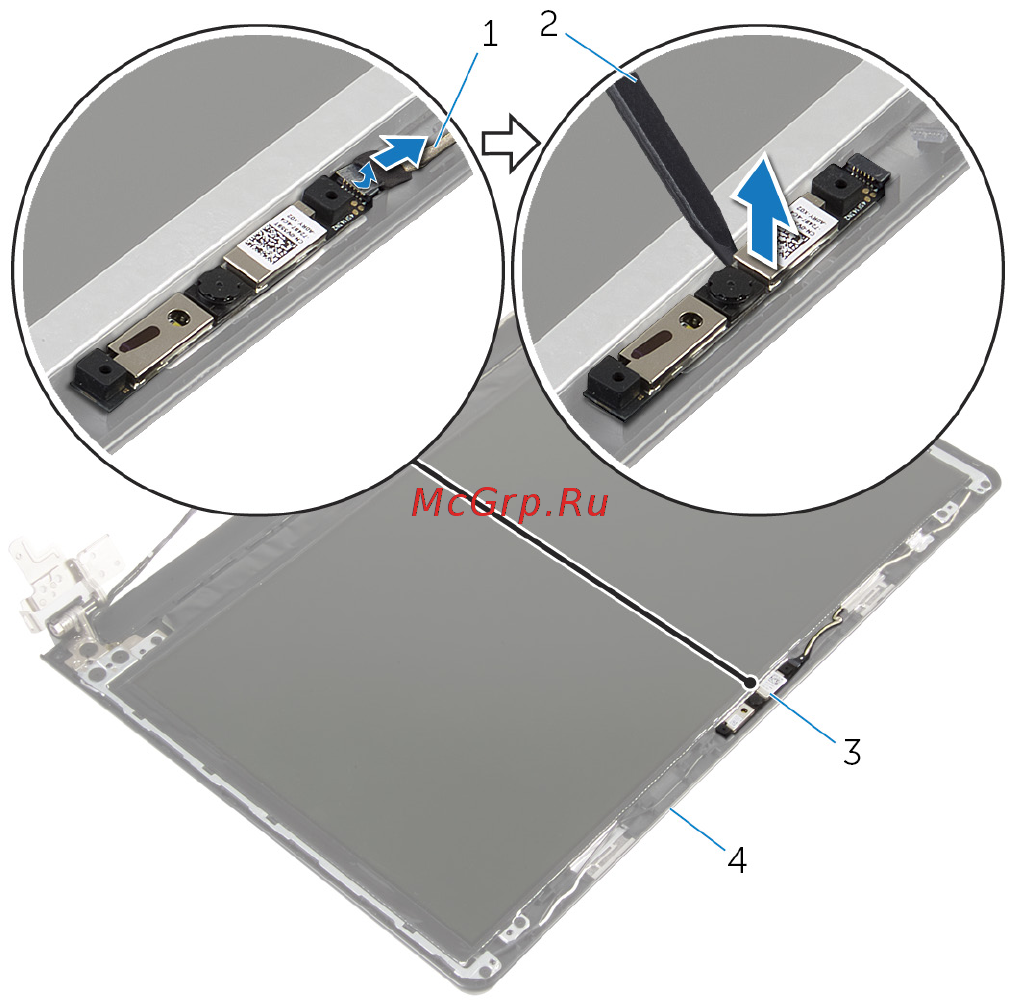

3 Снимите камеру с задней крышки дисплея.
1 кабель камеры 2 пластмассовая палочка
3 камера 4 задняя крышка дисплея
97
