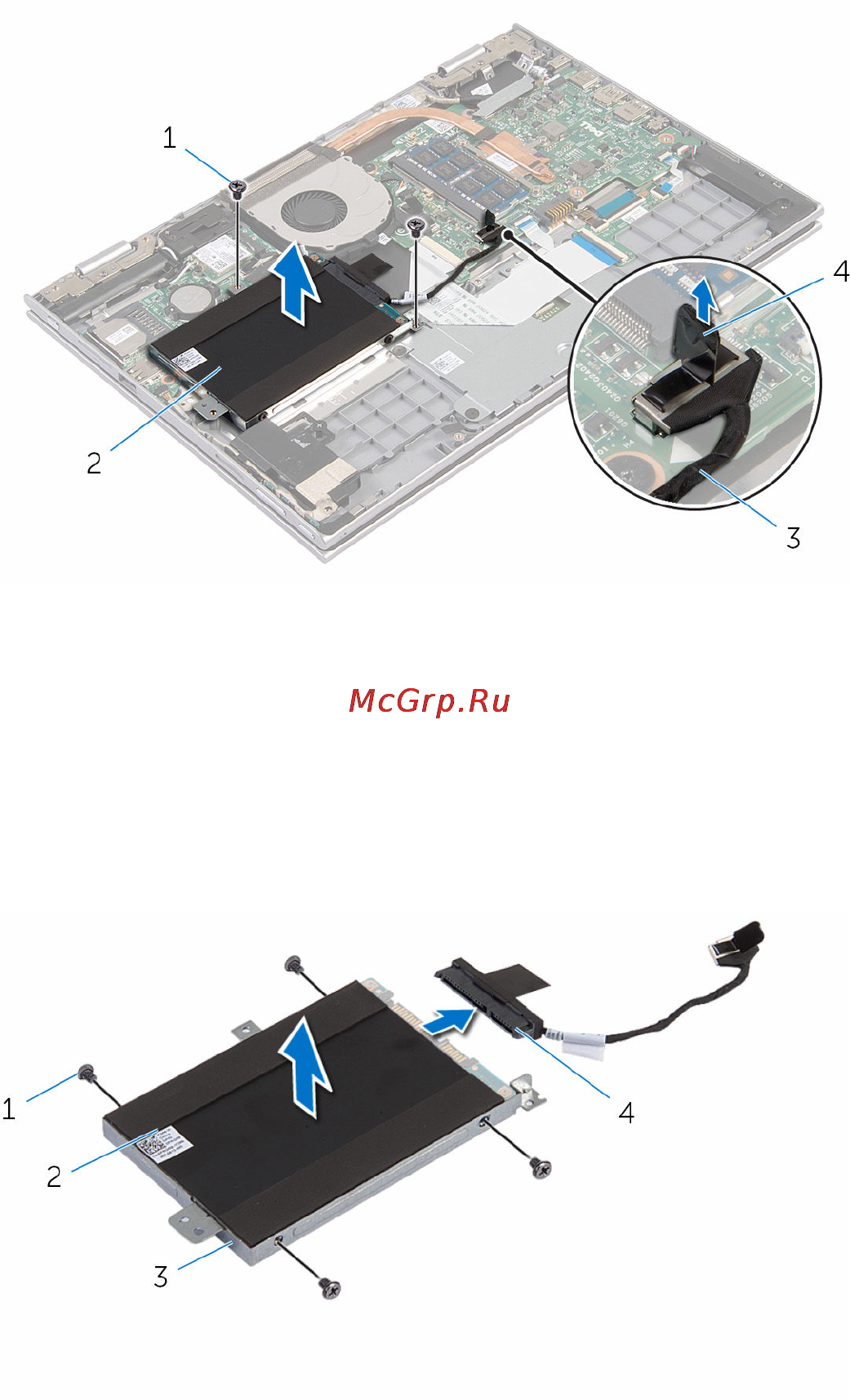

3 Извлеките жесткий диск в сборе вместе с кабелем из упора для рук и
клавиатуры в сборе.
1 винты (2 шт.) 2 жесткий диск в сборе
3 кабель жесткого диска 4 язычок
4 Отсоедините от жесткого диска соединительную планку.
5 Выверните винты, которыми каркас жесткого диска крепится к жесткому
диску.
6 Снимите скобу жесткого диска с жесткого диска.
1 винты (4) 2 жесткий диск
3 скоба жесткого диска 4 соединительная планка
