Последовательность действий
1 Приподнимите защелку разъема и отсоедините кабель клавиатуры от
дочерней платы клавиатуры.

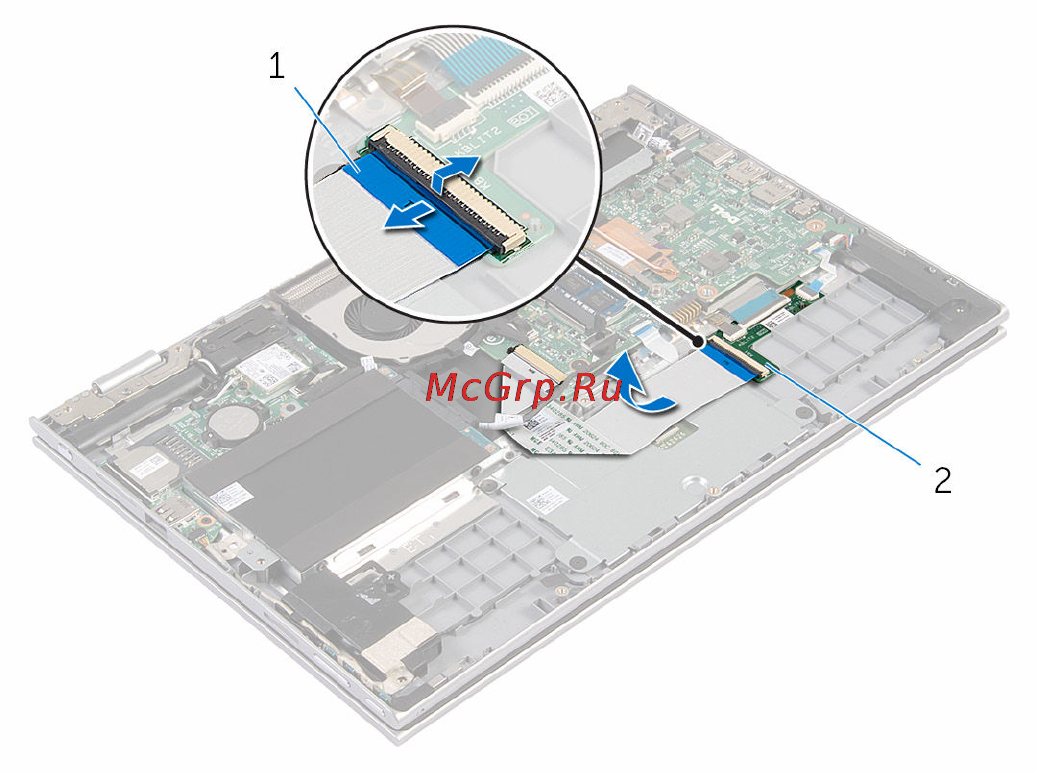

1 кабель клавиатуры 2 дочерняя плата клавиатуры
2 Приподнимите защелку разъема и отсоедините кабель сенсорной панели от
сенсорной панели.
3 Выкрутите винты, которыми кронштейн сенсорной панели крепится к упору
для рук и клавиатуре в сборе.
44
