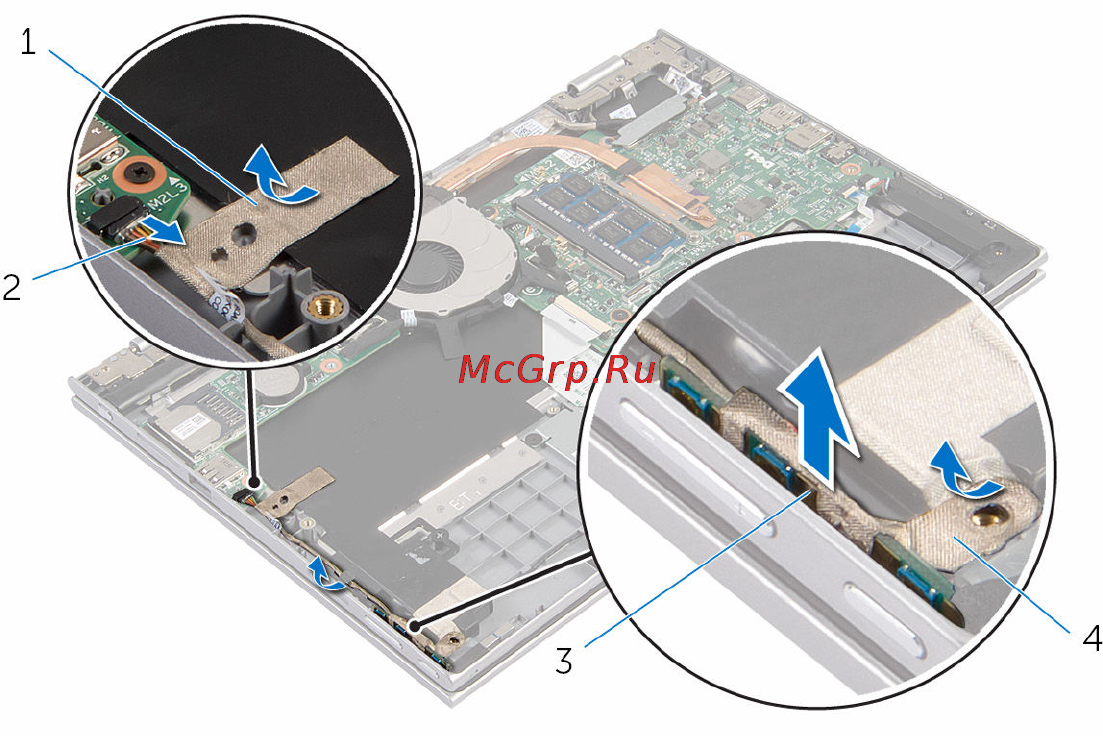

5 Снимите плату кнопки питания и кнопок регулировки громкости вместе с
кабелем с упора для рук и клавиатуры в сборе.
1 клейкая лента 2 кабель платы кнопки
питания и кнопок
регулировки громкости
3 плата кнопки питания и
кнопок регулировки
громкости
4 клейкая лента
38
