5 Отсоедините клейкую ленту с разъема платы клавиши Windows и отключите
ее от системной платы.

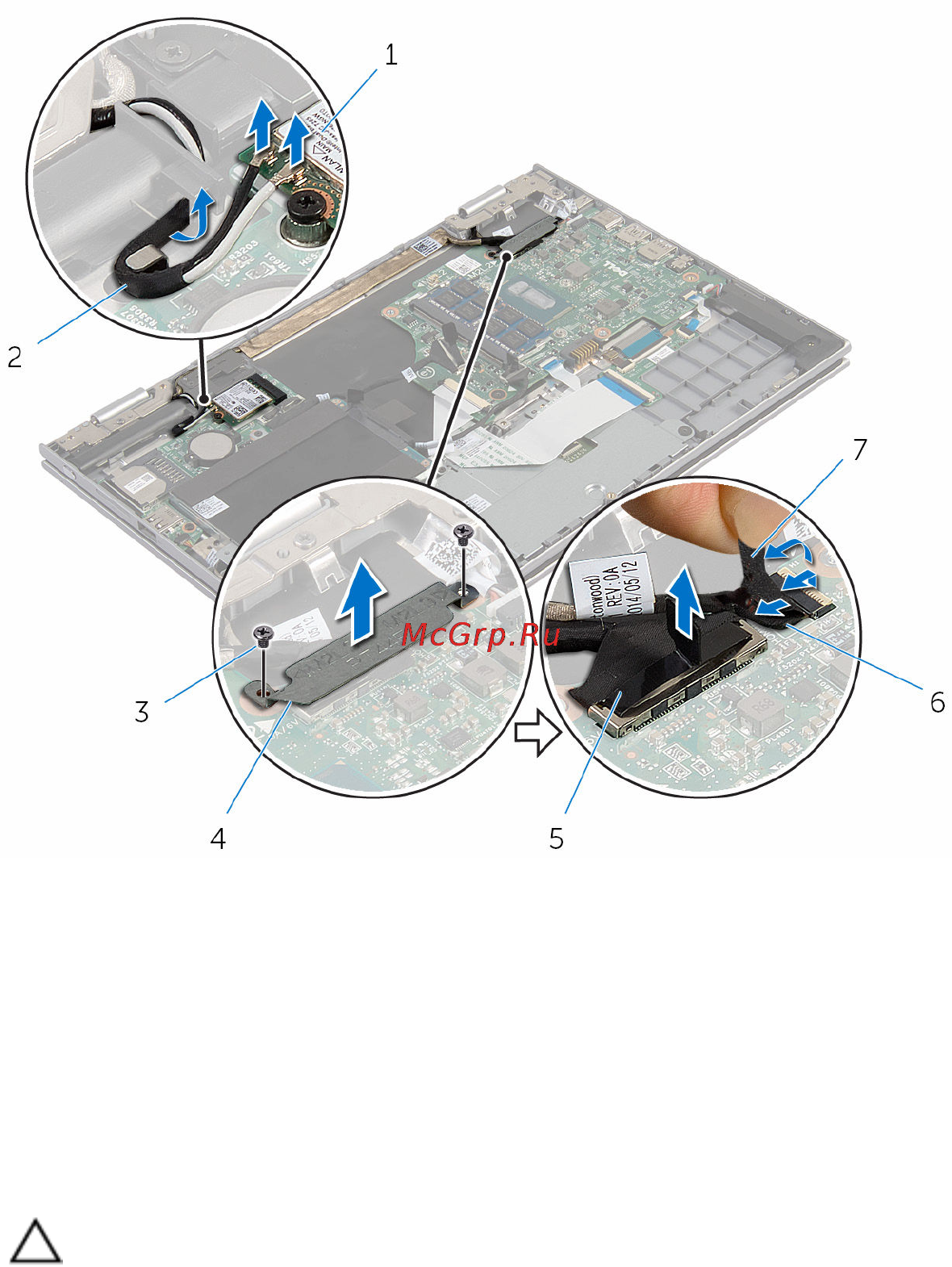

1 плата беспроводной сети 2 антенные кабели (2)
3 винты (2 шт.) 4 кронштейн кабеля дисплея
5 кабель дисплея 6 кабель платы клавиши
Windows
7 клейкая лента
6 Переверните компьютер и откройте крышку дисплея до упора.
ОСТОРОЖНО: Во избежание повреждения поверхности дисплея
положите компьютер на мягкую и чистую поверхность.
7 Положите компьютер лицевой панелью на ровную поверхность.
8 Выверните винты, которыми дисплей в сборе крепится к упору для рук и
клавиатуре в сборе.
9 Отсоедините клейкую ленту, с помощью которой кабель дисплея крепится к
упору для рук и клавиатуре в сборе.
67
