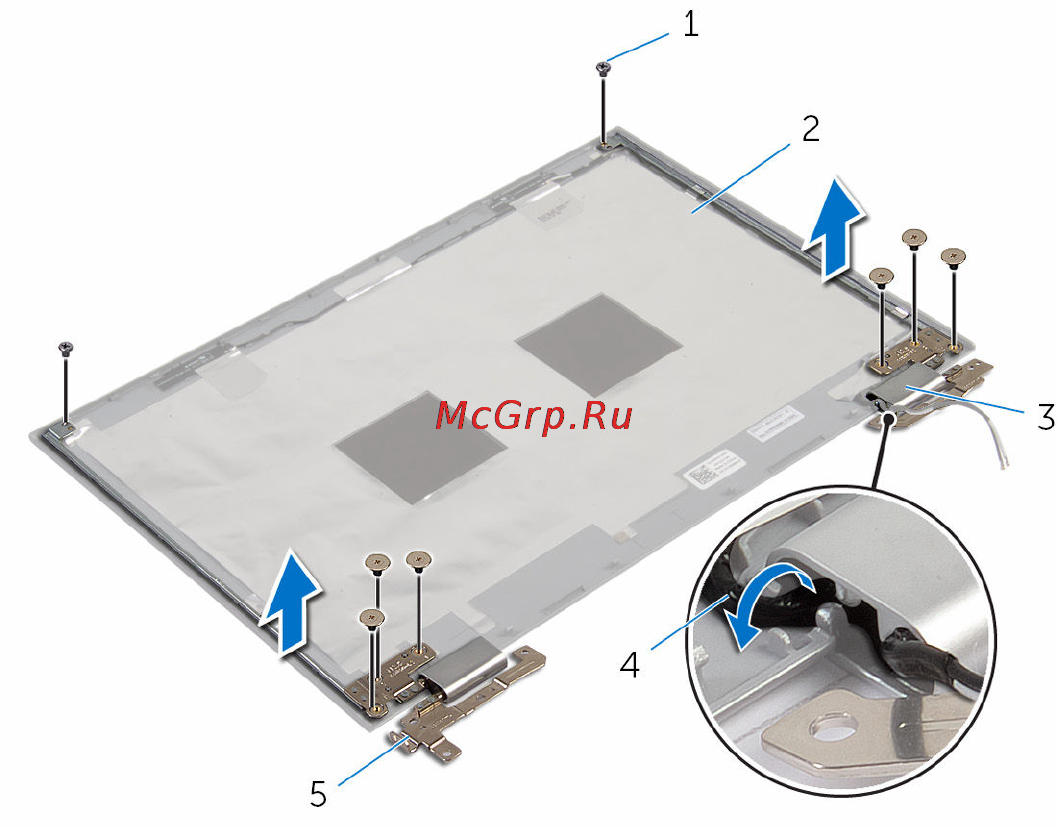

4 Приподнимите шарниры дисплея и снимите их с задней крышки дисплея и
антенны в сборе.
1 винты (8) 2 задняя крышка дисплея и
антенна в сборе
3 крышки шарниров (2) 4 антенные кабели (2)
5 шарниры дисплея (2)
83
