Dell inspiron 7568, 7568-9862 Инструкция по эксплуатации онлайн [24/87] 152486
![Dell inspiron 7568, 7568-9862 Инструкция по эксплуатации онлайн [24/87] 152486](/views2/1166713/page24/bg18.png)

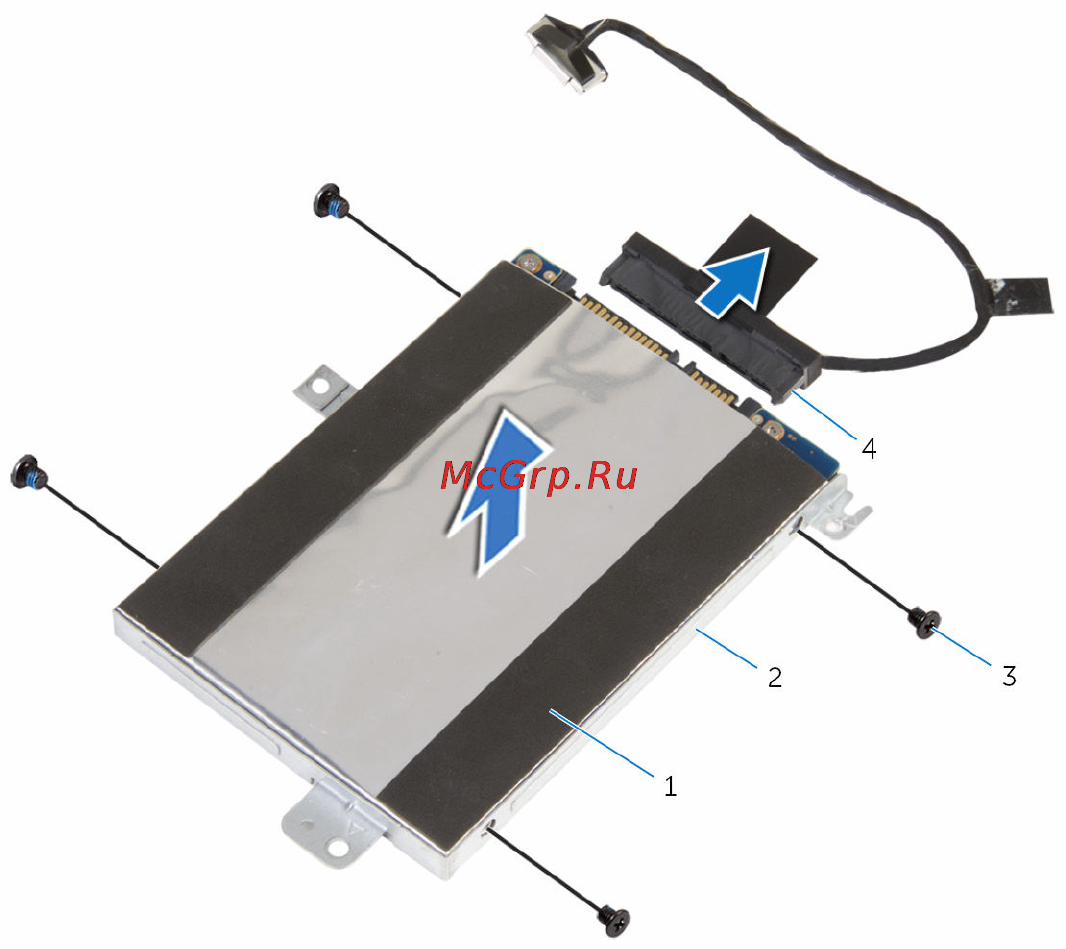

7 Приподнимите жесткий диск и извлеките его из каркаса.
1 жесткий диск 2 скоба жесткого диска
3 винты (4) 4 соединительная планка
24
