Dell inspiron 7568, 7568-9862 [32/87] Действия после завершения операции
![Dell inspiron 7568, 7568-9862 [32/87] Действия после завершения операции](/views2/1166713/page32/bg20.png)
5 Подсоедините антенные кабели к плате беспроводной сети.
В приведенной ниже таблице описывается схема цветов антенных кабелей
платы беспроводной сети, поддерживаемой компьютером.
Разъемы на плате беспроводной
сети
Цвет антенного кабеля
Основной (белый треугольник) Белый
Вспомогательный (черный
треугольник)
Черный

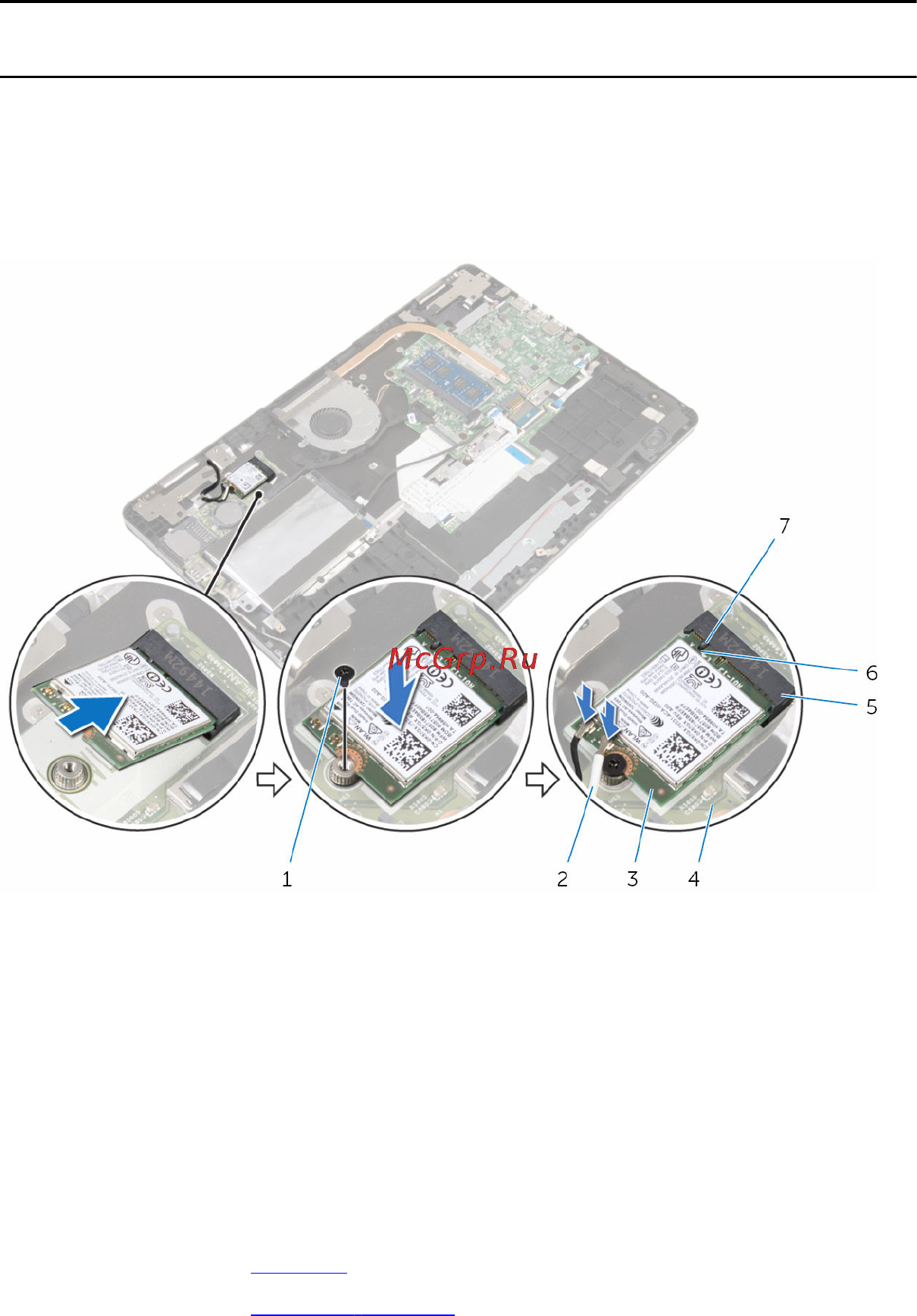

1 винт 2 антенные кабели (2)
3 плата беспроводной сети 4 плата ввода-вывода
5 разъем платы беспроводной
сети
6 паз
7 выступ
Действия после завершения операции
1 Установите на место батарею.
2 Установите на место нижнюю крышку.
32
