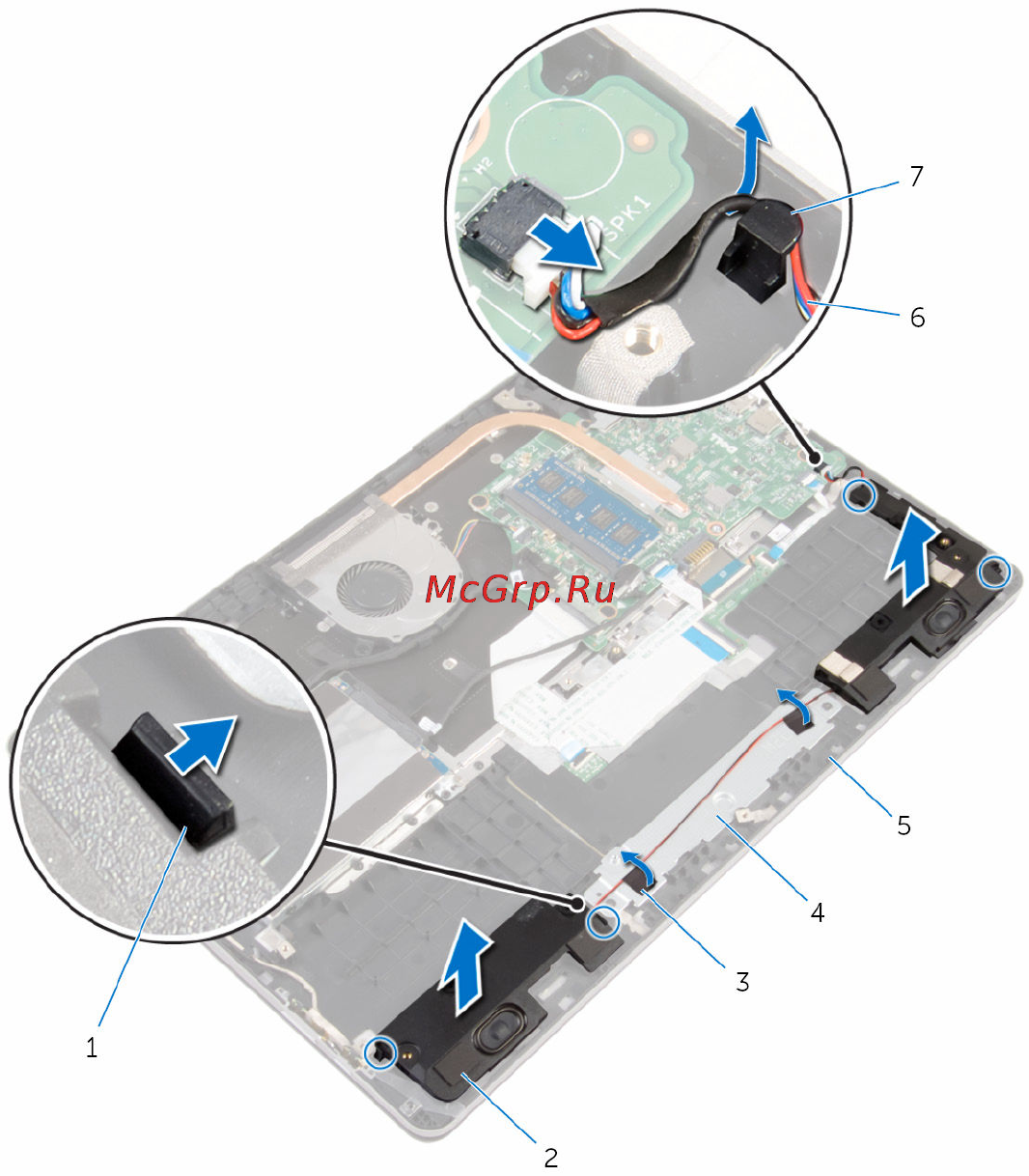

5 Поднимите динамики вместе с кабелем с основания компьютера.
1 выступы (4) 2 динамики (2)
3 ленты (2) 4 кронштейн сенсорной
панели
5 основание компьютера 6 кабель динамика
7 направляющие желобки
37
