Последовательность действий
1 Снимите ленты, которыми кабель камеры крепится к задней крышке дисплея.
2 Запомните расположение кабеля дисплея и извлеките его из направляющих
на задней крышке дисплея.
3 Запомните, как уложен кабель камеры, и извлеките его из задней крышки
дисплея.

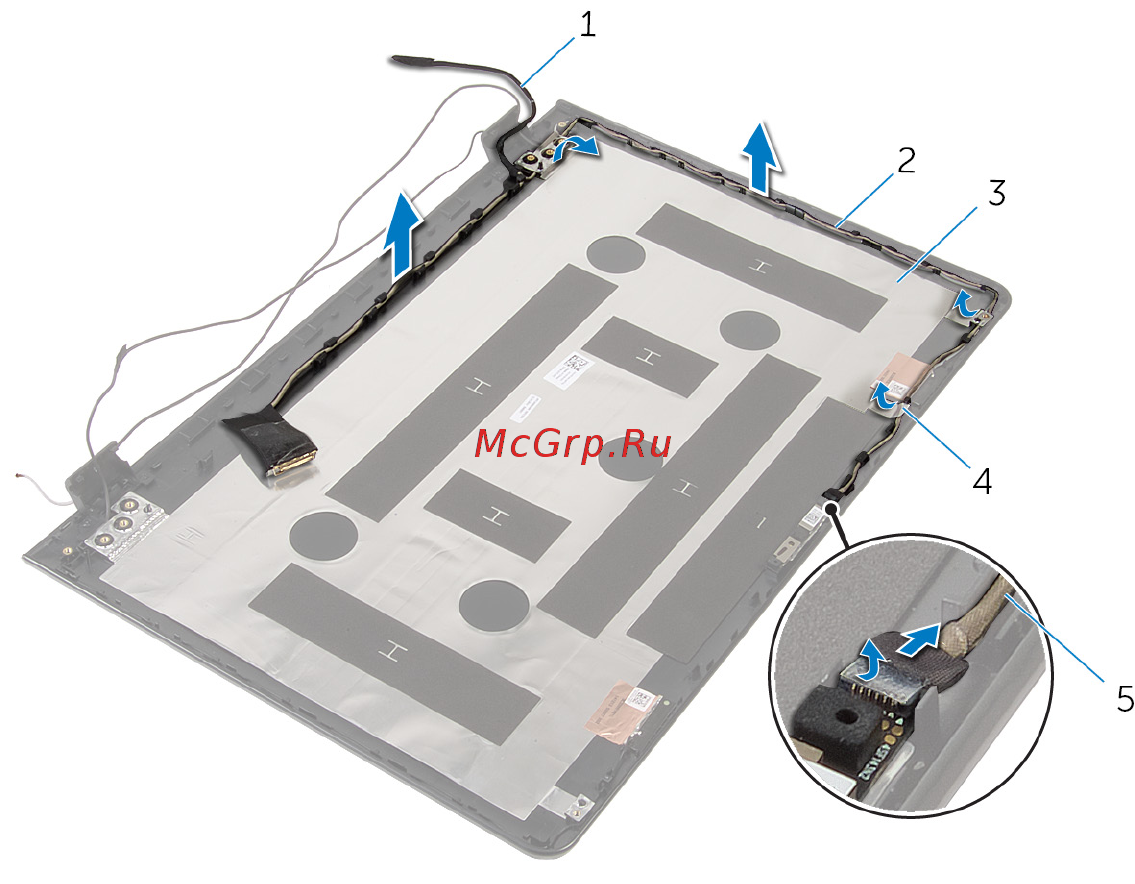

1 кабель дисплея 2 направляющие
3 задняя крышка дисплея 4 лента
5 кабель камеры
