Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [18/121] 152494
![Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [18/121] 152494](/views2/1166557/page18/bg12.png)

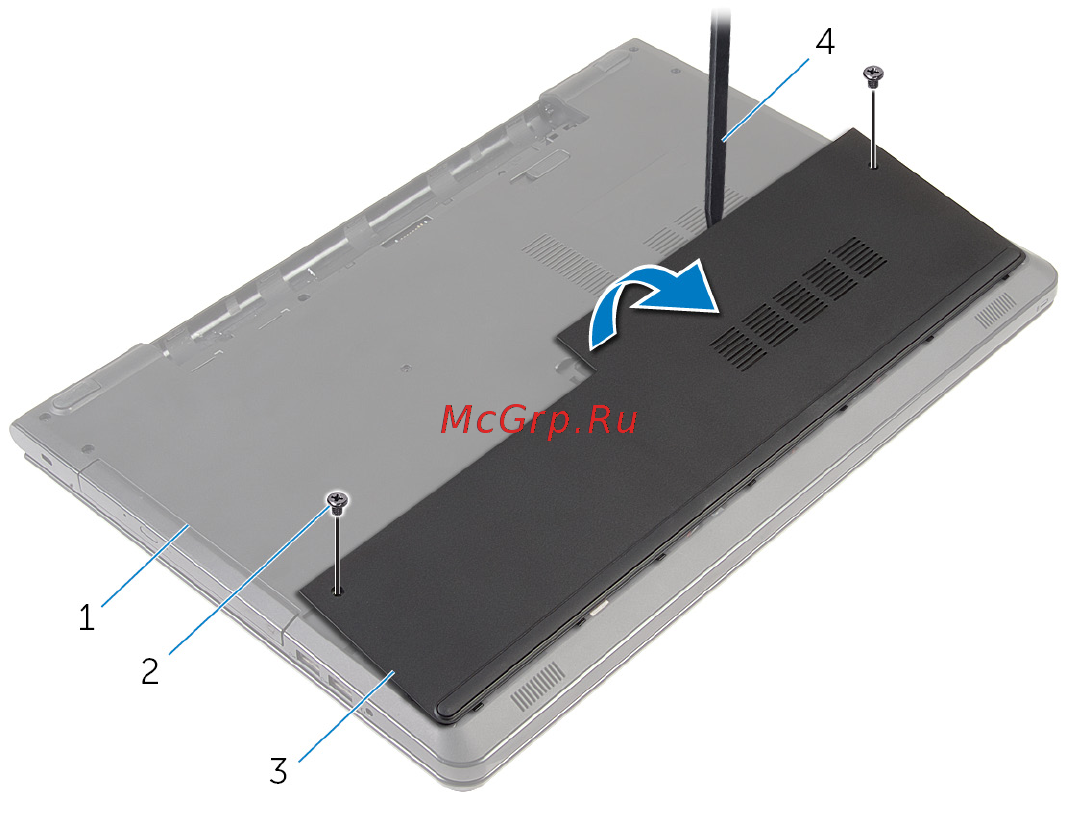

3 С помощью пластиковой палочки подденьте нижнюю крышку, начиная с
внутреннего края, и снимите ее с основания компьютера.
1 основание компьютера 2 винты (2 шт.)
3 нижнюю крышку 4 пластмассовая палочка
18
