Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [21/121] 152494
![Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [21/121] 152494](/views2/1166557/page21/bg15.png)

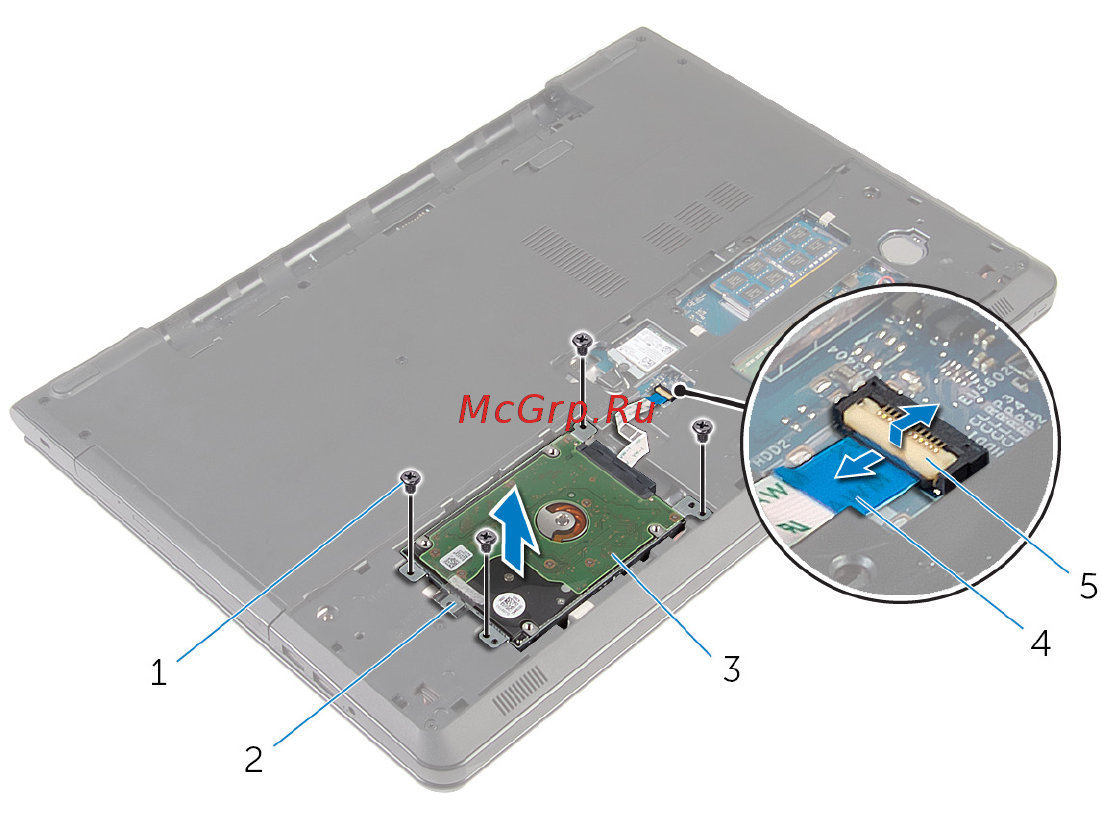

3 Потяните за язычок, чтобы извлечь жесткий диск в сборе из основания
компьютера.
1 винты (4) 2 язычок
3 жесткий диск в сборе 4 кабель жесткого диска
5 защелка
21
