![Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [29/121] 152494](/views2/1166557/page29/bg1d.png)

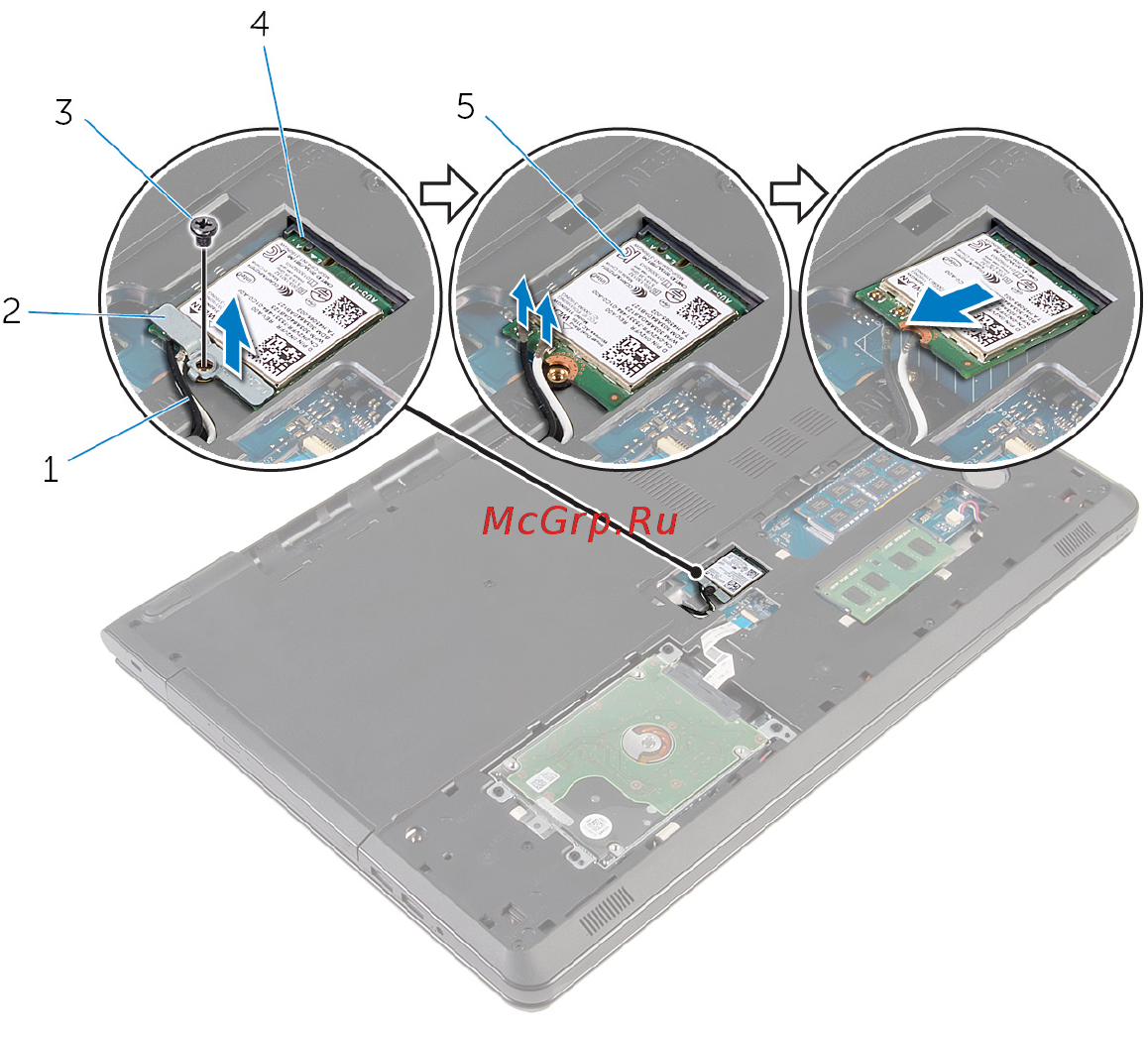

4 Выдвиньте и извлеките плату беспроводной сети из системной платы.
1 антенные кабели (2) 2 скоба платы беспроводной
сети
3 винт 4 разъем платы беспроводной
сети
5 плата беспроводной сети
29
