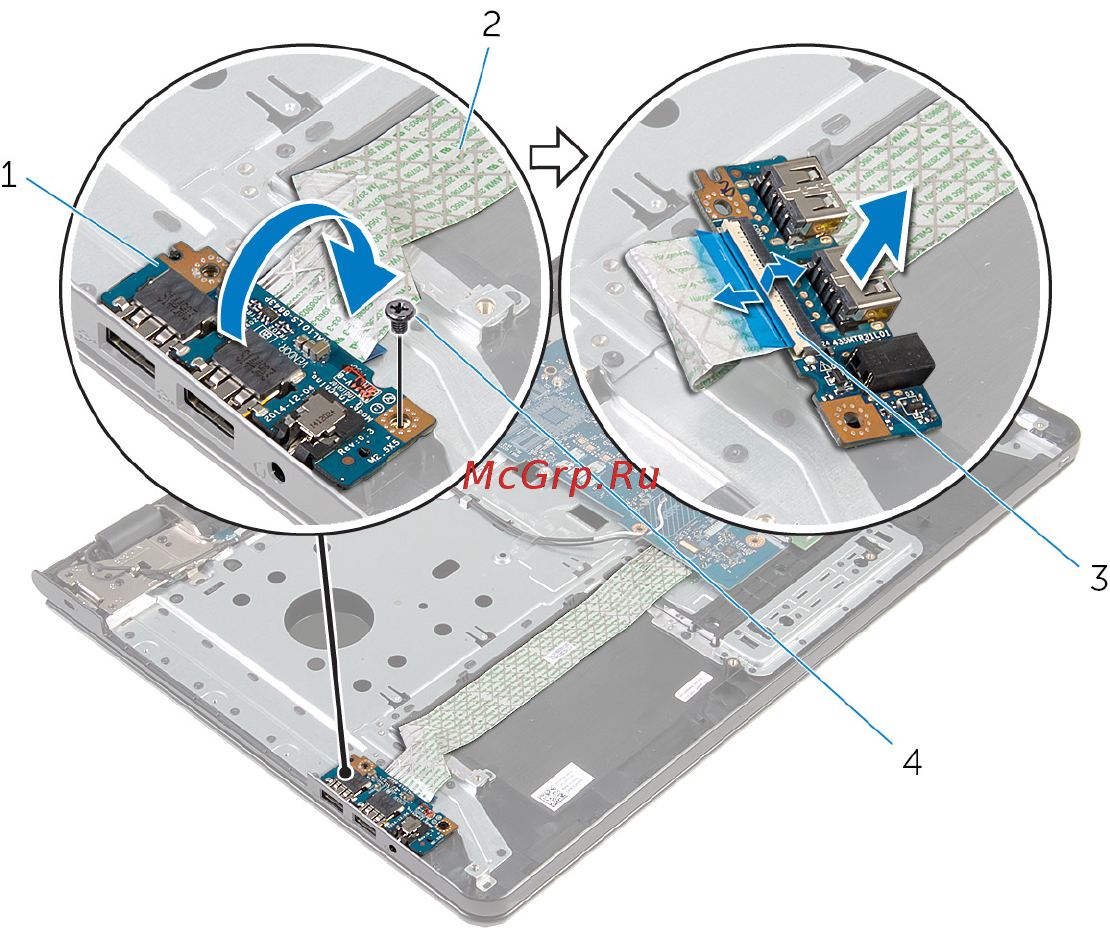

3 Приподнимите защелку и отсоедините кабель платы ввода-вывода от самой
платы.
1 плата ввода-вывода 2 кабель платы ввода-вывода
3 защелка 4 винт
58
