Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [77/121] 152494
![Dell inspiron 5758, 5758-0424 Инструкция по эксплуатации онлайн [77/121] 152494](/views2/1166557/page77/bg4d.png)

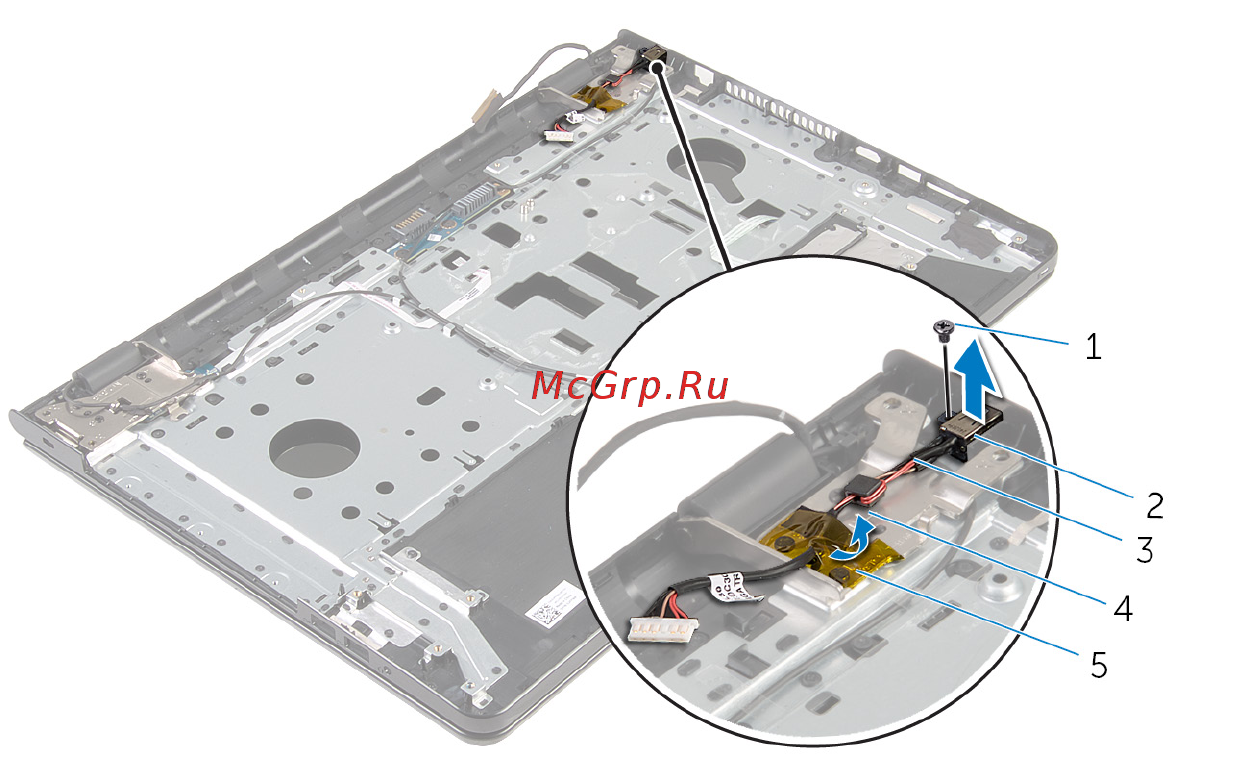

3 Снимите ленту, при помощи которой разъем адаптера питания крепится к
упору для рук в сборе.
4 Снимите порт адаптера питания вместе с кабелем с упора для рук в сборе.
1 винт 2 порт адаптера питания
3 кабель порта адаптера
питания
4 направляющие желобки
5 лента
77
