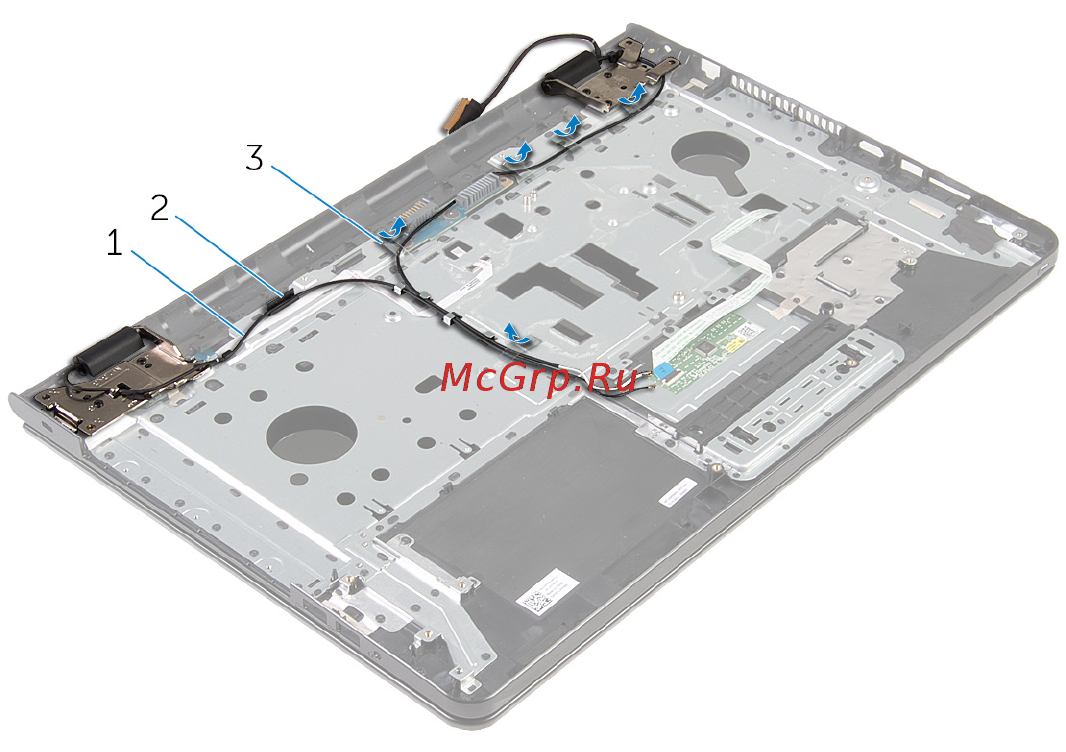

2 Снимите ленты, которыми кабели антенны крепятся к упору для рук в сборе.
1 антенные кабели (2) 2 направляющие желобки
3 ленты (5)
3 Откройте дисплей под углом в 90 градусов.
4 Поместите компьютер на край стола так, чтобы упор для рук в сборе
находился на столе, а дисплей в сборе выступал за край стола с
направленными вверх шарнирами дисплея.
5 Выверните винты, которыми шарниры дисплея крепятся к упору для рук в
сборе.
