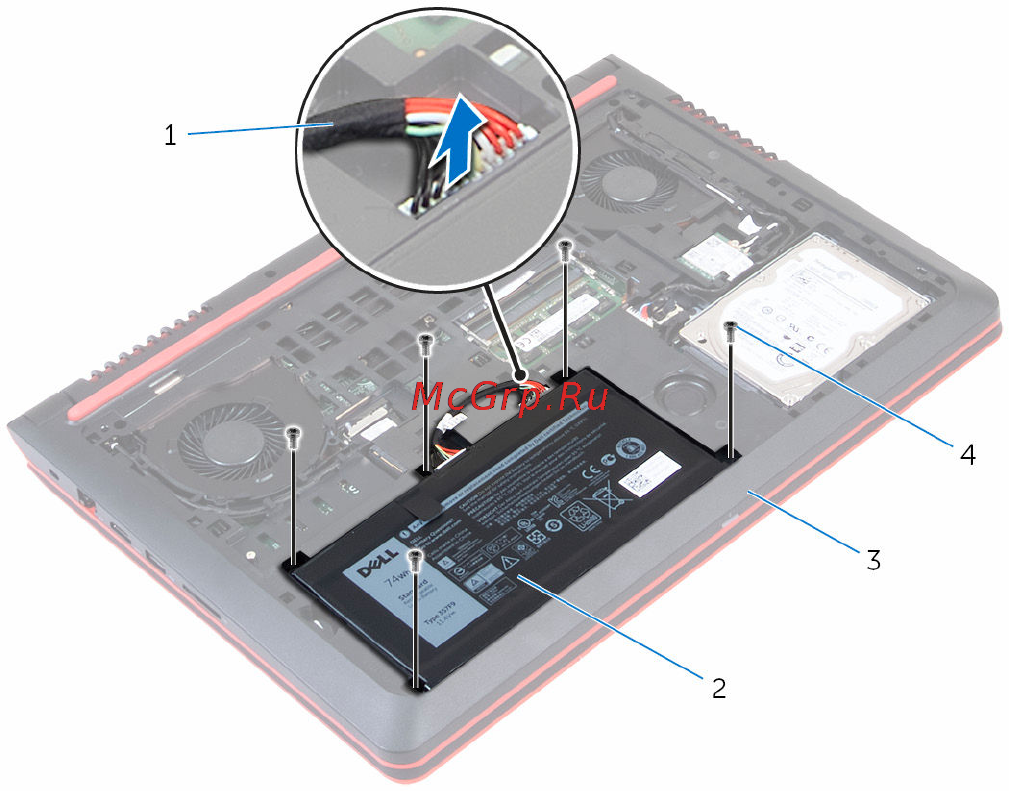

2 Выкрутите винты, с помощью которых батарея крепится к основанию
компьютера.
1 кабель батареи 2 батарея
3 основание компьютера 4 Винты Trox-8 (5)
18
Содержание
- Inspiron 15 1
- Series 1
- Руководство по обслуживанию 1
- Осторожно предупреждение указывает на опасность повреждения оборудования или потери данных и подсказывает как этого избежать 2
- Предупреждение указывает на риск повреждения оборудования получения травм или на угрозу для жизни 2
- Примечание указывает на важную информацию которая поможет использовать компьютер более эффективно 2
- Примечания предупреждения и предостережения 2
- Inspiron 15 7000 series руководство по обслуживанию 3
- Содержание 3
- Извлечение жесткого диска 5 4
- Извлечение платы беспроводной сети 9 4
- Снятие клавиатуры 3 4
- Снятие упора для рук 7 4
- Установка жесткого диска 28 4
- Установка клавиатуры 6 4
- Установка платы беспроводной сети 1 4
- Установка упора для рук 2 4
- Извлечение батарейки типа таблетка 6 5
- Извлечение платы кнопки питания 43 5
- Снятие вентиляторов 2 5
- Снятие платы индикатора состояния 49 5
- Установка батареи типа таблетка 8 5
- Установка вентиляторов 55 5
- Установка платы индикатора 1 5
- Установка платы кнопки питания 45 5
- Извлечение динамиков 9 6
- Извлечение платы ввода вывода 6 6
- Извлечение системной платы 59 6
- Снятие радиатора 65 6
- Установка динамиков 71 6
- Установка платы ввода вывода 58 6
- Установка радиатора 67 6
- Установка системной платы 3 6
- Извлечение сабвуфера 2 7
- Снятие дисплея 0 7
- Снятие лицевой панели дисплея 4 7
- Снятие разъема адаптера питания 6 7
- Установка дисплея 83 7
- Установка лицевой панели дисплея 6 7
- Установка разъема адаптера питания 9 7
- Установка сабвуфера 74 7
- Извлечение камеры 4 8
- Перепрограммирование bios 7 8
- Снятие панели дисплея 7 8
- Снятие шарниров дисплея и скобы в сборе 1 8
- Справка и обращение в компанию dell 8 8
- Установка камеры 6 8
- Установка панели дисплея 0 8
- Установка шарниров дисплея и скобы в сборе 3 8
- Инструкции по технике безопасности 9
- Перед началом работы 9
- Подготовка к работе с внутренними компонентами компьютера 9
- Рекомендуемые инструменты 12
- После работы с внутренними компонентами компьютера 13
- Последовательность действий 14
- Снятие нижней крышки 14
- Последовательность действий 16
- Установка нижней крышки 16
- Последовательность действий 17
- Предварительные действия 17
- Снятие батареи 17
- Действия после завершения операции 20
- Последовательность действий 20
- Установка батареи 20
- Извлечение модулей памяти 21
- Последовательность действий 21
- Предварительные действия 21
- Последовательность действий 23
- Установка модулей памяти 23
- Действия после завершения операции 24
- Извлечение жесткого диска 25
- Последовательность действий 25
- Предварительные действия 25
- Действия после завершения операции 28
- Последовательность действий 28
- Установка жесткого диска 28
- Извлечение платы беспроводной сети 29
- Последовательность действий 29
- Предварительные действия 29
- Действия после завершения операции 31
- Последовательность действий 31
- Установка платы беспроводной сети 31
- Последовательность действий 33
- Предварительные действия 33
- Снятие клавиатуры 33
- Действия после завершения операции 36
- Последовательность действий 36
- Установка клавиатуры 36
- Последовательность действий 37
- Предварительные действия 37
- Снятие упора для рук 37
- Действия после завершения операции 42
- Последовательность действий 42
- Установка упора для рук 42
- Извлечение платы кнопки питания 43
- Последовательность действий 43
- Предварительные действия 43
- Действия после завершения операции 45
- Последовательность действий 45
- Установка платы кнопки питания 45
- Извлечение батарейки типа таблетка 46
- Последовательность действий 46
- Предварительные действия 46
- Действия после завершения операции 48
- Последовательность действий 48
- Установка батареи типа таблетка 48
- Последовательность действий 49
- Предварительные действия 49
- Снятие платы индикатора состояния 49
- Действия после завершения операции 51
- Последовательность действий 51
- Установка платы индикатора 51
- Последовательность действий 52
- Предварительные действия 52
- Снятие вентиляторов 52
- Действия после завершения операции 55
- Последовательность действий 55
- Установка вентиляторов 55
- Извлечение платы ввода вывода 56
- Последовательность действий 56
- Предварительные действия 56
- Действия после завершения операции 58
- Последовательность действий 58
- Установка платы ввода вывода 58
- Извлечение системной платы 59
- Предварительные действия 59
- Последовательность действий 60
- Последовательность действий 63
- Установка системной платы 63
- Ввод метки обслуживания в программу настройки bios 64
- Действия после завершения операции 64
- Предварительные действия 65
- Снятие радиатора 65
- Последовательность действий 66
- Действия после завершения операции 67
- Последовательность действий 67
- Установка радиатора 67
- Извлечение динамиков 69
- Последовательность действий 69
- Предварительные действия 69
- Действия после завершения операции 71
- Последовательность действий 71
- Установка динамиков 71
- Извлечение сабвуфера 72
- Последовательность действий 72
- Предварительные действия 72
- Действия после завершения операции 74
- Последовательность действий 74
- Установка сабвуфера 74
- Последовательность действий 76
- Предварительные действия 76
- Снятие разъема адаптера питания 76
- Действия после завершения операции 79
- Последовательность действий 79
- Установка разъема адаптера питания 79
- Последовательность действий 80
- Предварительные действия 80
- Снятие дисплея 80
- Действия после завершения операции 83
- Последовательность действий 83
- Установка дисплея 83
- Последовательность действий 84
- Предварительные действия 84
- Снятие лицевой панели дисплея 84
- Действия после завершения операции 86
- Последовательность действий 86
- Установка лицевой панели дисплея 86
- Предварительные действия 87
- Снятие панели дисплея 87
- Последовательность действий 88
- Действия после завершения операции 90
- Последовательность действий 90
- Установка панели дисплея 90
- Последовательность действий 91
- Предварительные действия 91
- Снятие шарниров дисплея и скобы в сборе 91
- Действия после завершения операции 93
- Последовательность действий 93
- Установка шарниров дисплея и скобы в сборе 93
- Извлечение камеры 94
- Последовательность действий 94
- Предварительные действия 94
- Действия после завершения операции 96
- Последовательность действий 96
- Установка камеры 96
- Перепрограммирование bios 97
- Материалы для самостоятельного разрешения вопросов 98
- Справка и обращение в компанию dell 98
- Обращение в компанию dell 99
