Последовательность действий
ПРИМЕЧАНИЕ: Внешний вид радиатора на компьютере может отличаться
от изображения в данной главе.
1 Положите системную плату на чистую ровную поверхность.
2 В последовательном порядке (указанном на радиаторе) ослабьте
невыпадающие винты, которыми радиатор крепится к системной плате.
3 Снимите радиатор с системной платы.

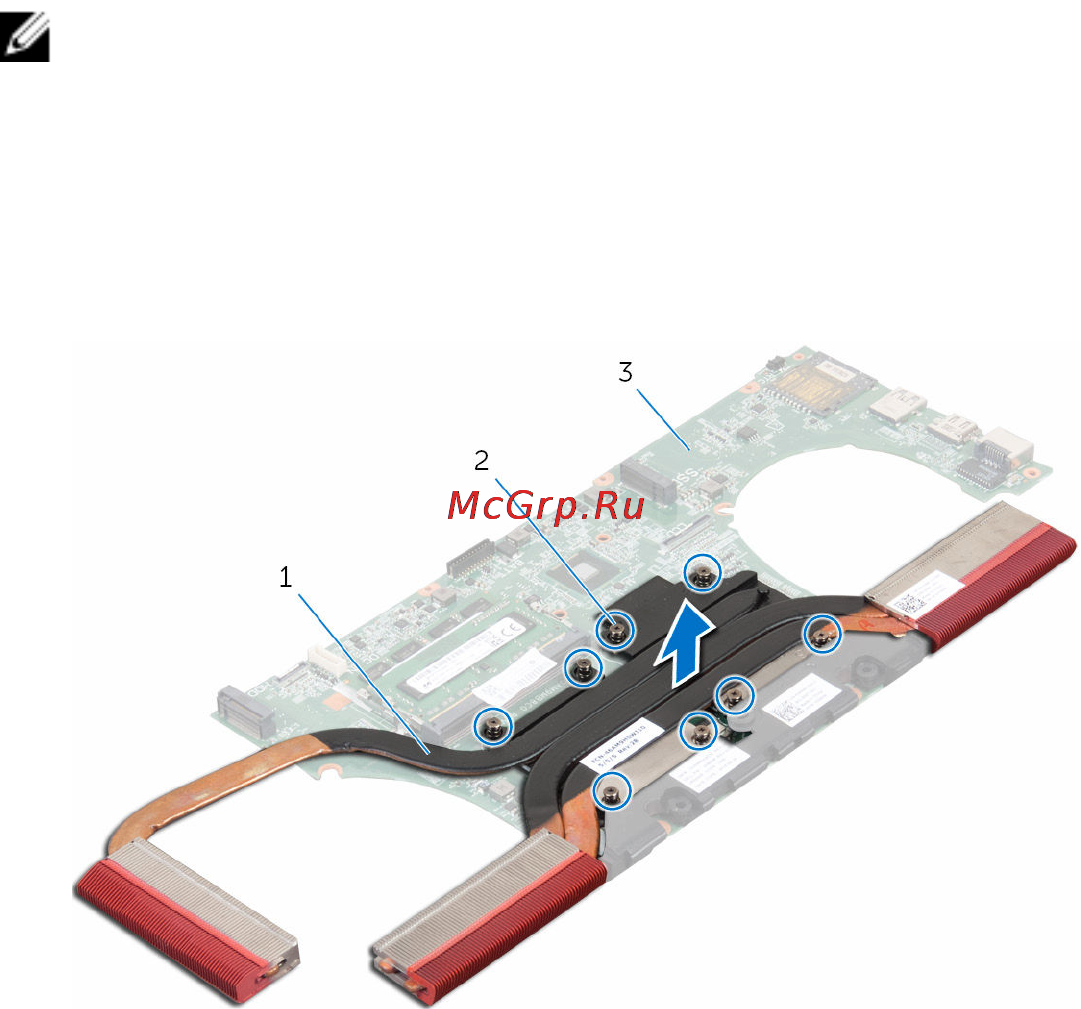

1 радиатор 2 невыпадающие винты (7)
3 системная плата
66
