1. YLEISTÄ

ECO16FD termostaatti on DIN-kiskoon asennettava lattialämmitystermostaatti.

Laitteessa ei ole virtakytkintä, vaan sen on sijaittava muualla virtapiirissä. Asennuksissa on käytettävä

vikavirtasuojaa paikallisten määräysten mukaisesti.

2. ASENNUS

Laite kiinnitetään DIN-kiskoon kuvassa 1 esitetyllä tavalla.

Termostaatti kytketään kuvan 2 mukaisesti. Lämpötilan pudotuksen ohjaus kytketään ´T-´ merkittyyn liit-

timeen. Ohjauksessa voidaan käyttää mitä tahansa syöttöjännitteen vaihetta.

Tarkista, että lämmityskuorma ei ylitä termostaatin suurinta tehonkestoa. Tarkista termostaatin ohjaaman

lämmityskuorman eristysresistanssi sekä piirivastus.

Asenna anturikaapeli suojaputkeen lämmityskaapeleiden väliin.

Huom! Kytke jännite pois päältä ennen asennusta tai huoltoa. Tämä asennusohje on säilytettävä ja sen on

oltava käytettävissä asennuksessa ja huollossa tulevaisuudessakin.

3. KÄYTTÖ

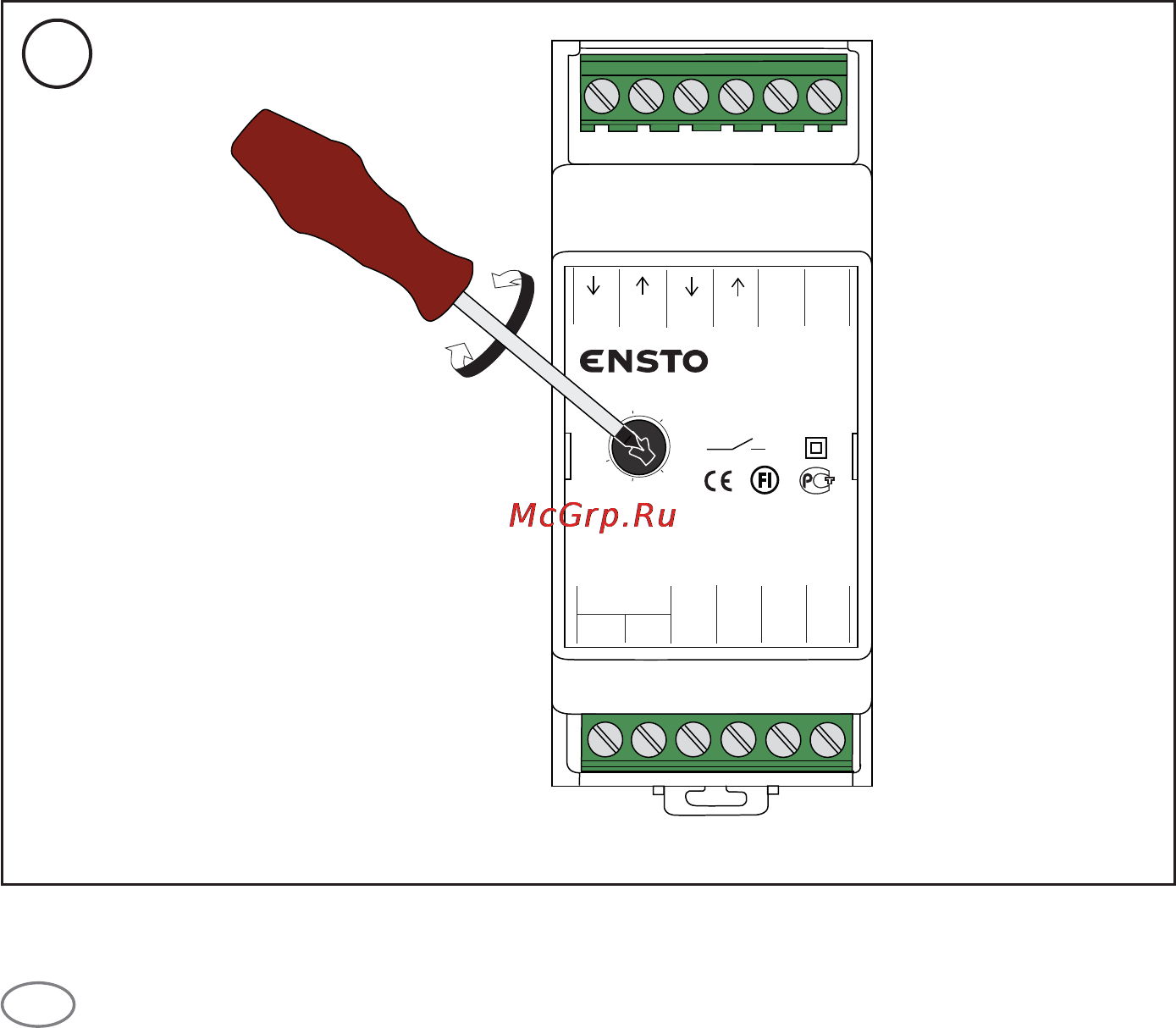

Termostaatin asetusarvo säädetään kiertämällä säätöpyörää ruuvitaltalla (kuva 3). Lämmitys kytkeytyy

päälle, kun anturin mittaama lämpötila on alhaisempi kuin termostaatin asetusarvo.

Termostaatissa on kiinteä 5 °C:een lämpötilan pudotus, joka vaikuttaa lattian lämpötila- asetukseen.

Taulukossa 1 on kuvattu termostaatin asetusarvon ja lattian lämpötilan vastaavuudet.

ECO16FD

P=3600W

U=230 VAC 50Hz

SENSOR

T-

N LPE L N PE

ME04

FIN
